工程塑料在IGBT模塊外殼的應用
IGBT(Insulated Gate Bipolar Transistor)，又稱為絕緣閘極雙極性電晶體。作為新型功率半導體器件的主流器件，IGBT已廣泛應用于工業、4C（通信、計算機、消費電子、汽車電子）、航空航天、國防軍工等傳統產業領域，以及軌道交通、新能源、智能電網、新能源汽車等戰略性新興產業領域。

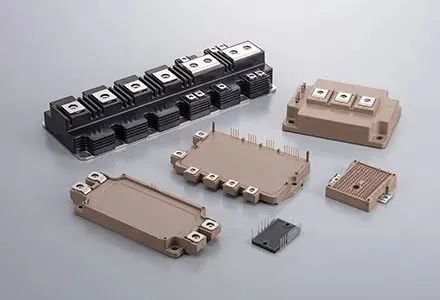

功率模塊封裝所采用的塑料框架(Plastic Fram)必須達到很高的技術要求，如在工作溫度區間內（如軌道交通用IGBT模塊長期運行溫度為-55~125℃）具有較高的的拉伸強度且機械強度穩定，能承受短期超過250℃的高溫以適用中低功率模塊的焊接工藝。此外所選用的材料必須具有很好的電氣絕緣性能，相對電痕指數(Comparative Tracking Index, CTI)要求較高且能承受高度的電磁污染，無鹵和氧化銻等害物質且能滿足激光打標等要求等。IGBT模塊的塑封材料基本上采用PBT或PPS，塞拉尼斯的pBT3316和PPS1140L4是一個不錯的選擇，但也有采用PPA、PA、LCP等材料的情況。日本通常使用PPS，而歐美則更喜歡采用PPA。目前市場上常見的殼體材料主要還是集中在PBT和PPS上。在耐溫要求不高的情況下，PBT仍然是被廣泛采用的材料。然而，對于高耐溫要求的器件，例如SiC運行功率較高的情況下，通常需要采用高溫材料PPS或9T。
