聚酰亞胺樹(shù)脂粉末
熱固性聚酰亞胺（PI）粉末
POLYWEL PI(Toughimid-3802 )是不溶不熔的聚酰亞胺微粉，具有耐溫等級(jí)高，尺寸熱穩(wěn) 定性高，韌性好、耐輻照和優(yōu)良的電絕緣性等特點(diǎn)。
分享
一、材料簡(jiǎn)介：
POLYWEL PI(Toughimid-3802 )是不溶不熔的聚酰亞胺微粉，具有耐溫等級(jí)高，尺寸熱穩(wěn) 定性高，韌性好、耐輻照和優(yōu)良的電絕緣性等特點(diǎn)。
二、材料結(jié)構(gòu)：

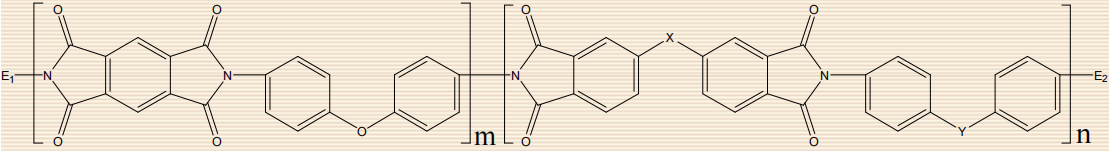

Toughimid-380X 系列的大分子鏈結(jié)構(gòu)示意圖如下。
三、材料突出特性：
1、良好的成型性
純 Toughimid-3802 微粉可通過(guò)熱模壓工藝成型，型材為棕色，不透光。純 Toughimid-3802 的前驅(qū)體溶液可涂敷成膜，Toughimid-3802 薄膜為金黃色，透 光性良好，柔韌性良好。
2、耐溫等級(jí)高
純 Toughimid-3802 微粉，采用 DSC 法測(cè)試，玻璃化轉(zhuǎn)變溫度約為 380℃。 純 Toughimid-3802 型材，采用 DMA 法測(cè)試，玻璃化轉(zhuǎn)變溫度約為 385℃。
3、優(yōu)良的電絕緣性
純 Toughimid-3802 板材的體積電阻率高達(dá) 1015?.cm 量級(jí)，另外，耐電擊穿性和介電性能亦十分優(yōu)異。
4、良好的耐磨性能

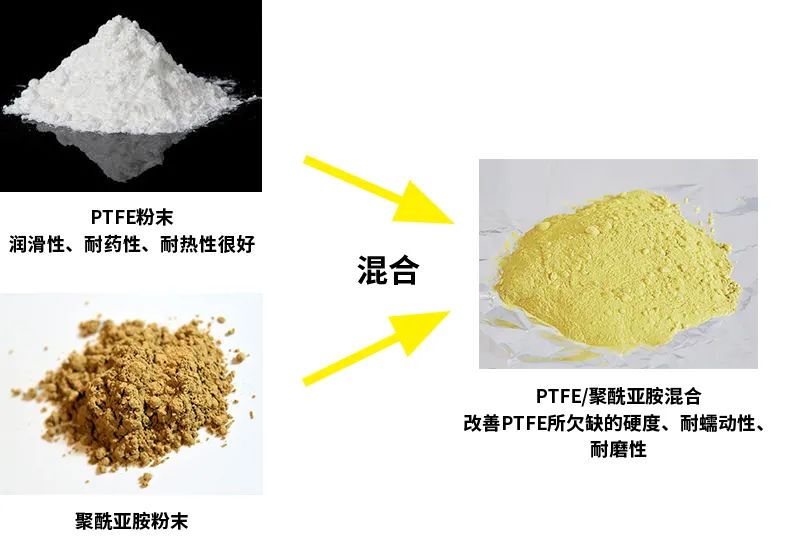

Toughimid-3802 微粉很容易與石墨、二硫化鉬和聚四氟乙烯微粉形成 Toughimid-3802 超耐磨的型材，由此所制造的零部件在高溫、高真空、無(wú)/有潤(rùn) 滑油等極端苛刻條件下仍表現(xiàn)出十分優(yōu)良的自潤(rùn)滑特性，同時(shí)，抗變形性亦十分出色。
5、良好的耐輻照性
純 Toughimid-3802 型材經(jīng) 1*1010rad 快電子輻照后其強(qiáng)度保持率為 90％，因此被大量應(yīng)用在核工業(yè)中。
6、耐低溫性
純 Toughimid-3802 型材在液氦中仍不會(huì)脆裂，因此被廣泛用于制作各種耐超低溫零件。
四、性能數(shù)據(jù)：
表 1 Toughimid-3802 微粉典型指標(biāo)數(shù)據(jù)表
項(xiàng)目 | 檢測(cè)方法 | 檢測(cè)條件 | 單位 | 典型值 |

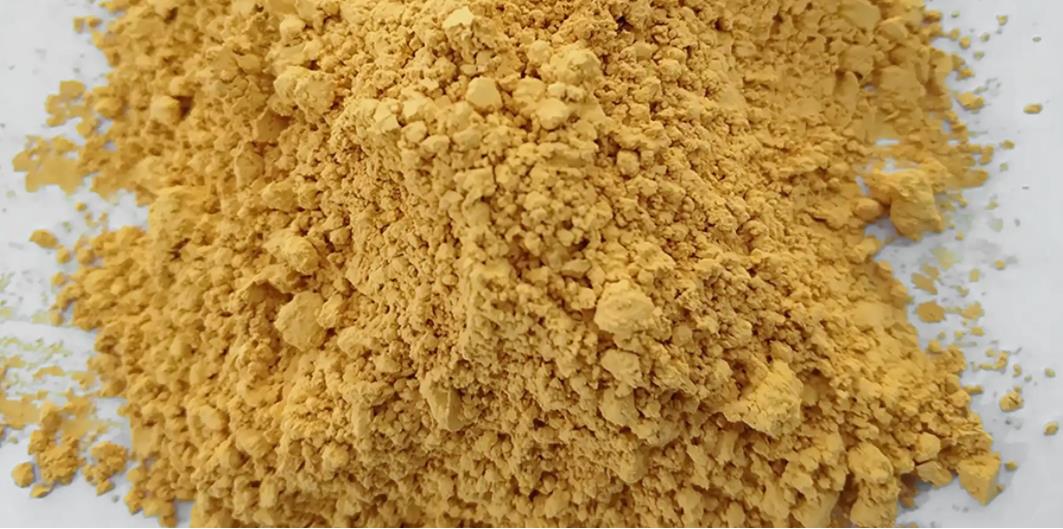

顏色外觀 | 目測(cè) | —— | —— | 深黃色粉末 |
表觀密度 | GB/T 1636-2008 | 25±2℃ | g/mL | ≥0.30 |
特性粘度 | GB/T 1632.5-2008 | 25±0.01℃ | dL/g | 0.47~1.07a |
粒度 D50 | GB/T 19077.1-2003 | 25±2℃ | μm | ≤20b |
粒度 D90 | 25±2℃ | μm | ≤45b | |
玻璃化轉(zhuǎn)變溫度(Tg) | （微粉）DSC 法(350℃二次掃描) | 10℃/min (加蓋) N2保護(hù) |
℃ |
~380℃c |
損失率(300℃) | （微粉）TGA 法 | 10℃/min (加蓋)N2保護(hù) | % | ≤0.5 |
a: 微粉的特性粘度可根據(jù)客戶(hù)需求在 0.47~1.07dL/g 范圍內(nèi)調(diào)整。 b: 微粉的粒徑及其粒度分布可根據(jù)用戶(hù)需求調(diào)整。 c：微粉的玻璃化轉(zhuǎn)變溫度會(huì)隨特性粘度變化而略有變化。 | ||||
表2 純Toughimid-3802型材的典型指標(biāo)
序號(hào) | 測(cè)試項(xiàng)目 | 檢測(cè)標(biāo)準(zhǔn) | 單位 | 典型值 | |
1 | 密度（23℃） | GB/T1033.1-2008 | g/cm3 | 1.38~1.43 | |
2 | 23℃ | 拉伸強(qiáng)度 | GB/T1040.2-2006 | MPa | 85 |
拉伸斷裂應(yīng)變 | % | 8 | |||
4 | 沖擊強(qiáng)度(無(wú)缺口) | GB/T1043.1-2008 | KJ/m2 | 42 | |
5 | 玻璃化轉(zhuǎn)變溫度（Tg） | DMA 法(三點(diǎn)彎曲) | ℃ | ~385 | |
6 | 線膨脹系數(shù)（23-230℃） | ISO11359-2:1999 | K-1 | 38*10-6 | |
7 | 1MHz | 相對(duì)電容率 | GB/T1409-2006 | / | ~3.6 |
8 | 介質(zhì)損耗因數(shù) | / | ~3.6*10-3 | ||
9 | 吸水率 | GB/T 1034-1998 | 25℃&65%RH，24hr | % | ≦0.70d |
d: 用(特性粘度不小于 0.47dL/g 的微粉所制備)型材檢測(cè)的。 | |||||
五、材料應(yīng)用：
1、用于制作各行業(yè)內(nèi)苛刻條件下使用的零部件 與通常的聚酰亞胺模塑粉相比，由于 Toughimid-3802 的平均粒徑更小&粒度分布更窄，因此模壓型材或零部件機(jī)械性能更好，內(nèi)應(yīng)力更低，使用穩(wěn)定性更好。另外，更容易與其它 (如聚四氟乙烯、石墨或二硫化鉬等)微粉混合均勻，模壓制件不但性能更好而且性能更均勻穩(wěn)定。
如果采用 Toughimid-3802 制備大尺寸型材或零件，建議采用分步高溫模壓工藝成型。建議的高溫模壓工藝主要參數(shù)為：最高模壓溫度范圍為 400~430℃(微粉受熱溫度)，最高模壓溫度時(shí)段的模壓壓力為 40~95MPa（微粉受壓面），最高模壓溫度下的保溫時(shí)間視制件外形尺寸或結(jié)構(gòu)而定。具體的高溫模壓參數(shù)視模壓設(shè)備特性、模壓模具特性、制件尺寸&結(jié)構(gòu)、制件應(yīng)用、微粉特性和微粉摻雜等 具體情況而定。如果采用 Toughimid-3802 批量制備小尺寸制件，也可以采用高 溫壓鑄工藝成型，具體工藝需要根據(jù)不同的產(chǎn)品和設(shè)備進(jìn)行調(diào)整。
Toughimid-3802 廣泛應(yīng)用于耐高溫耐磨構(gòu)件（襯套、軸套、軸承等）、墊片、 墊圈的制造，耐高溫工裝治具（如生產(chǎn)芯片等）的制造。
