工程塑膠產品結構設計參考與指導
塑膠產品結構設計是一個涉及材料科學、機械工程、制造工藝和美學等多學科的復雜領域。其核心目標是設計出功能可靠、易于制造、成本可控、外觀優良的塑料制品。
以下是一個全面的塑膠產品結構設計指南，涵蓋關鍵原則、考慮因素和步驟：
一、 核心設計原則
功能優先： 結構設計必須滿足產品的核心功能需求（如強度、剛度、密封、裝配、運動、散熱等）。
可制造性設計： 設計必須充分考慮所選制造工藝（主要是注塑成型）的限制和要求，確保產品能夠高效、高質量、低成本地生產出來。
成本控制： 在滿足功能和制造要求的前提下，優化設計以降低材料、模具、生產和裝配成本。
可靠性 & 耐用性： 確保產品在預期壽命內能夠承受使用環境（應力、溫度、濕度、化學品、紫外線等）而不失效。
裝配友好： 設計應便于零件之間的組裝（手動或自動），減少裝配步驟和難度。
美觀性： 滿足外觀要求，包括表面光潔度、紋理、顏色、分型線位置等。
材料選擇： 根據性能、成本、環境要求選擇合適的塑料材料。
二、 關鍵結構設計要素 & 考慮因素

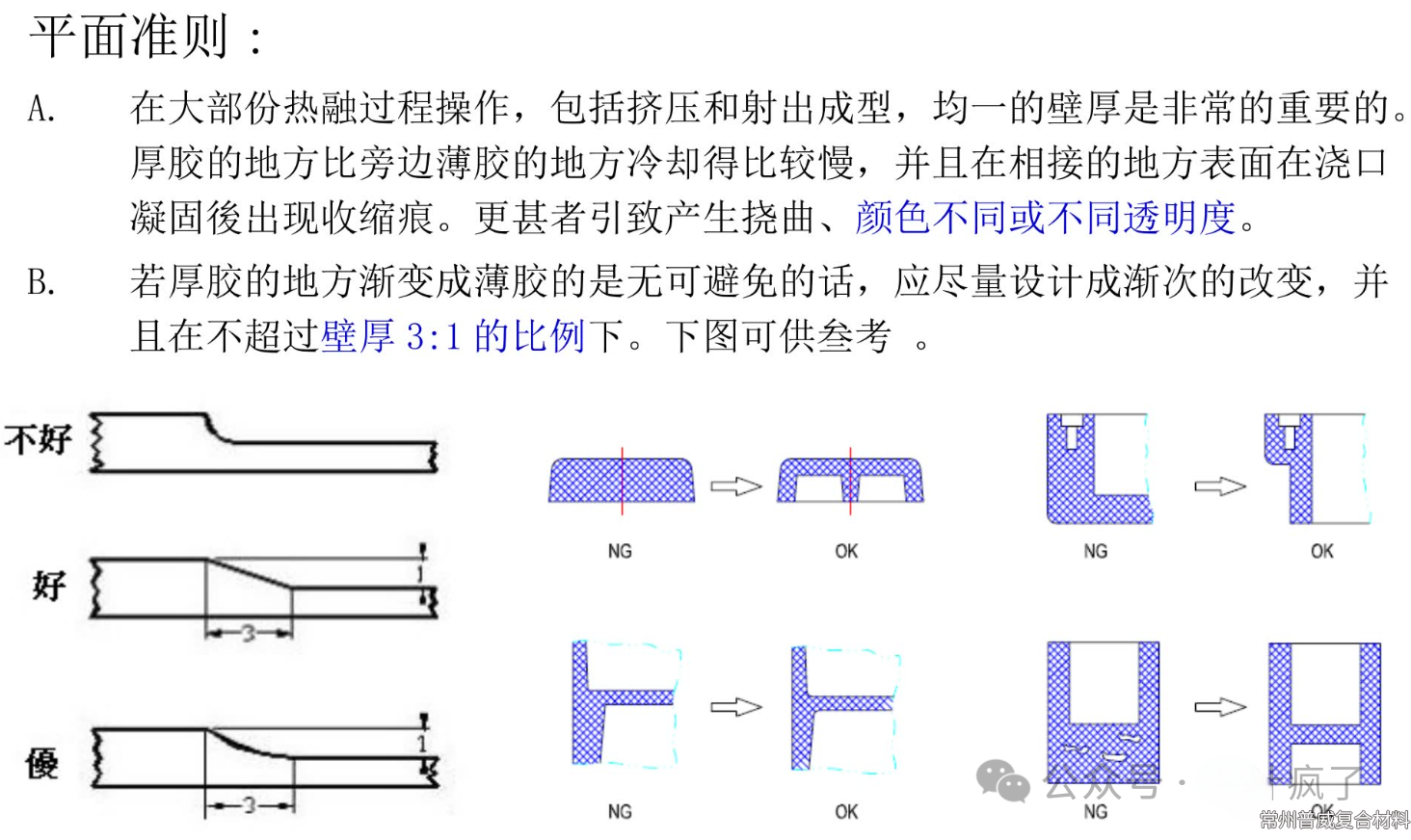

壁厚設計：
縮水： 厚壁區域冷卻慢，內部形成真空孔洞，表面產生凹陷。
翹曲變形： 不同區域冷卻收縮率不同，導致零件扭曲。
內應力： 產生內部應力集中，降低強度和壽命。
外觀缺陷： 表面出現流痕、光澤不均等。
均勻性： 盡可能保持壁厚均勻，這是最關鍵的原則之一。不均勻的壁厚會導致：

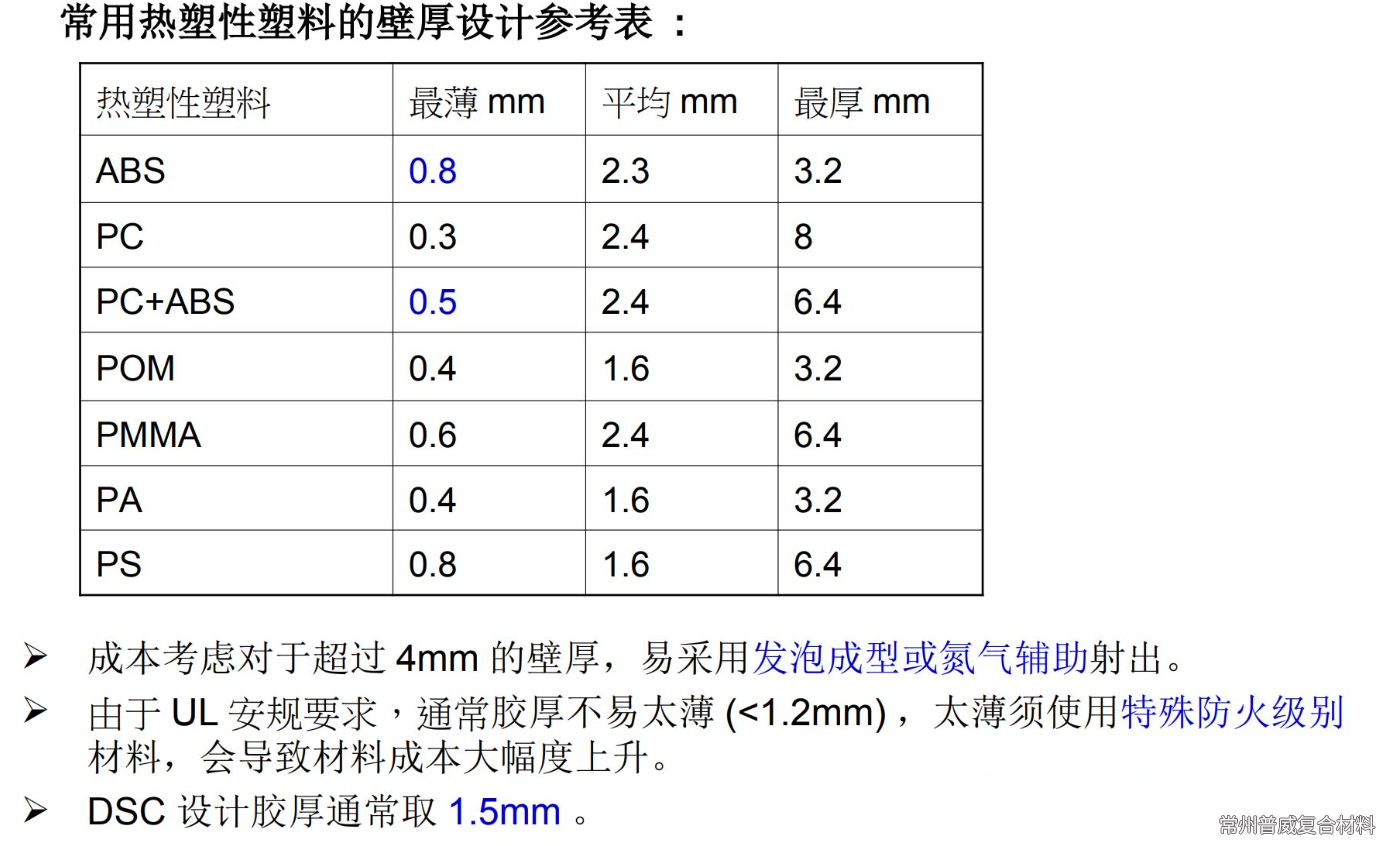

合理范圍： 壁厚應在所選材料和工藝允許的最小和最大值之間。太薄導致填充困難、強度不足；太厚增加成本、重量和缺陷風險。常見范圍：1.5mm - 4.0mm（具體取決于材料、零件大小和功能）。
漸變過渡： 壁厚變化不可避免時，應采用平滑的錐形過渡（斜率建議>3°），避免尖銳轉角。

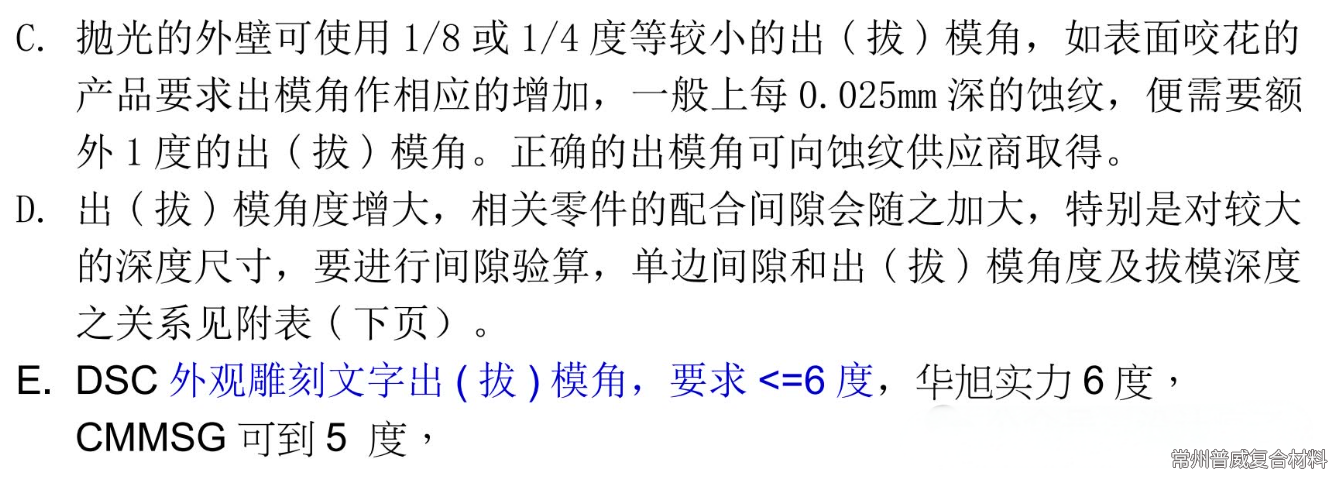

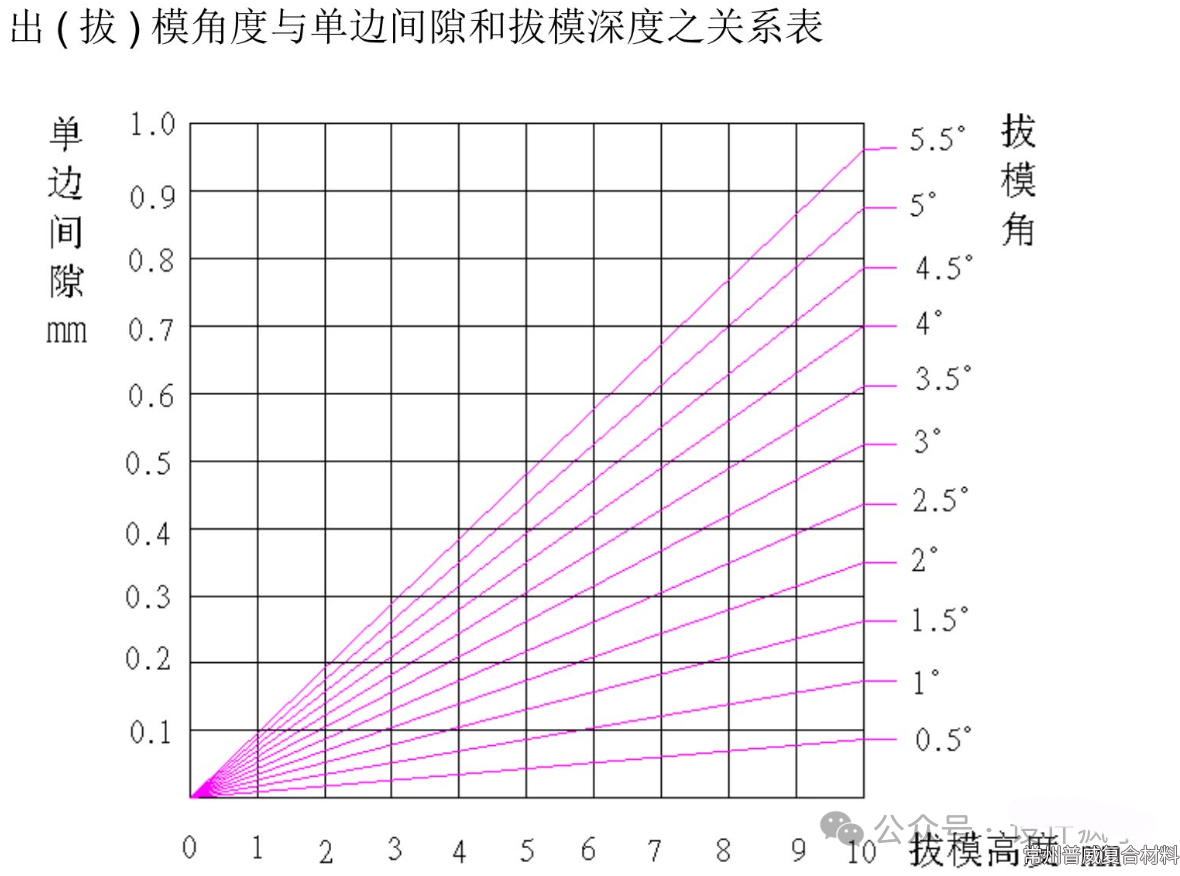

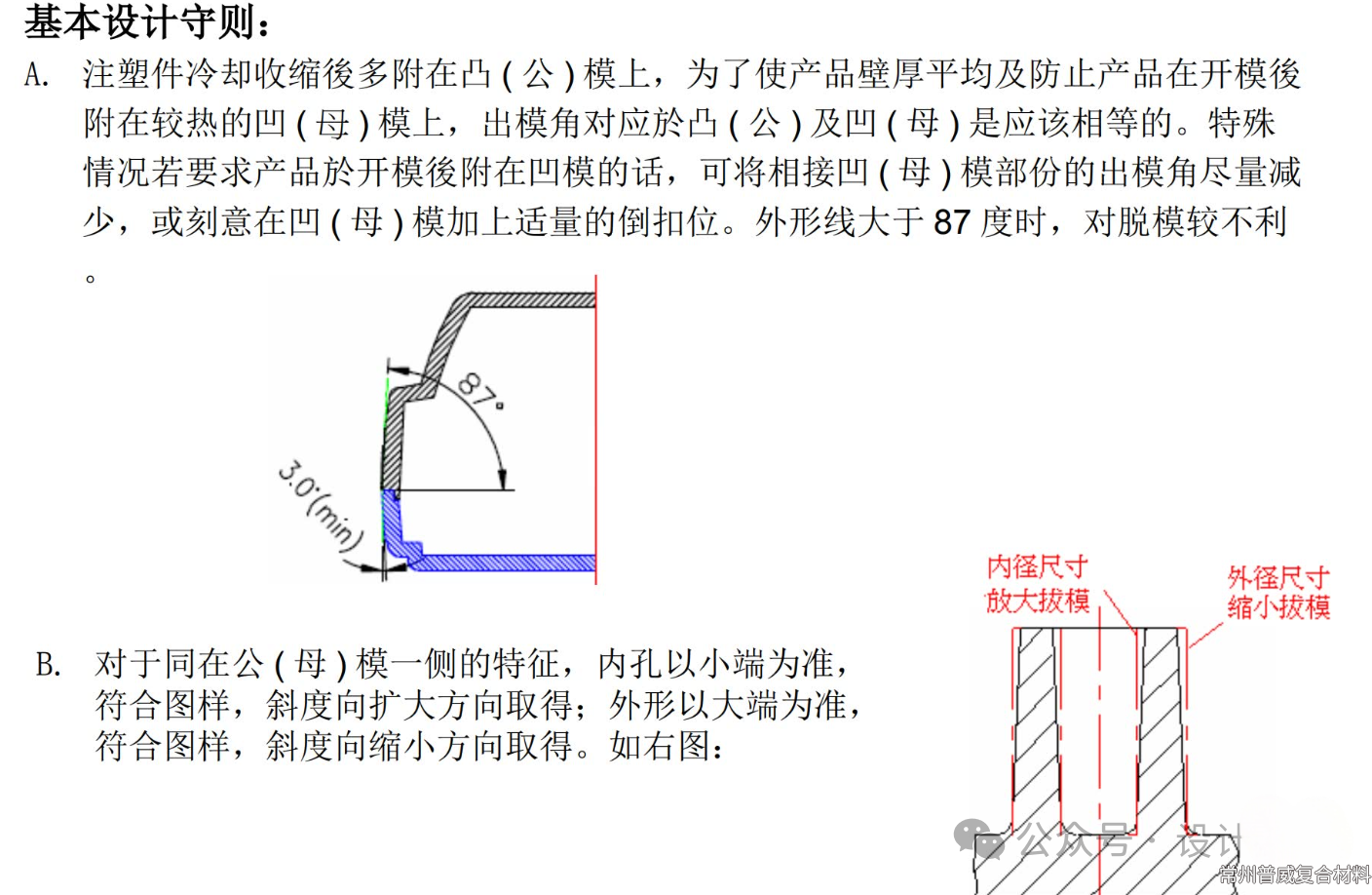

脫模斜度：
材料收縮率（收縮率大的材料需要更大斜度）
表面紋理（蝕紋面需要更大斜度，通常每增加0.025mm紋理深度需增加1°斜度）
零件深度（越深需要越大斜度）
內表面（型芯）通常比外表面（型腔）需要更大的斜度。
必要性： 為了零件能夠順利從模具型腔（凹模）和型芯（凸模）中頂出，避免劃傷或卡死。
角度： 通常每邊0.5°-2°（或單邊1°-4°）。具體要求取決于：
方向： 斜度方向必須與開模方向一致。
加強筋設計：
高度： 通常不超過壁厚的3倍。
根部厚度： 通常為相鄰壁厚的50%-60%（例如壁厚2mm，筋根部厚1.0-1.2mm）。
頂部厚度： 稍大于根部厚度（避免應力集中），或做圓角過渡。
根部圓角： 必須添加圓角（R≥0.25-0.5倍壁厚），消除應力集中點，改善熔體流動。
脫模斜度： 加強筋側面也需要脫模斜度（通常0.5°-1°）。
布局： 沿受力方向布置，避免交叉形成過厚區域。采用放射狀、網格狀或平行排列。
避免背面縮水： 筋的位置可能會在零件背面（非筋面）產生縮水痕?？赏ㄟ^降低筋高/厚比、增加筋頂圓角、在背面設計裝飾紋理或凹槽來掩蓋。
目的： 在不大幅增加壁厚和重量的前提下，顯著提高零件的剛度、強度和抗變形能力。
設計要點：

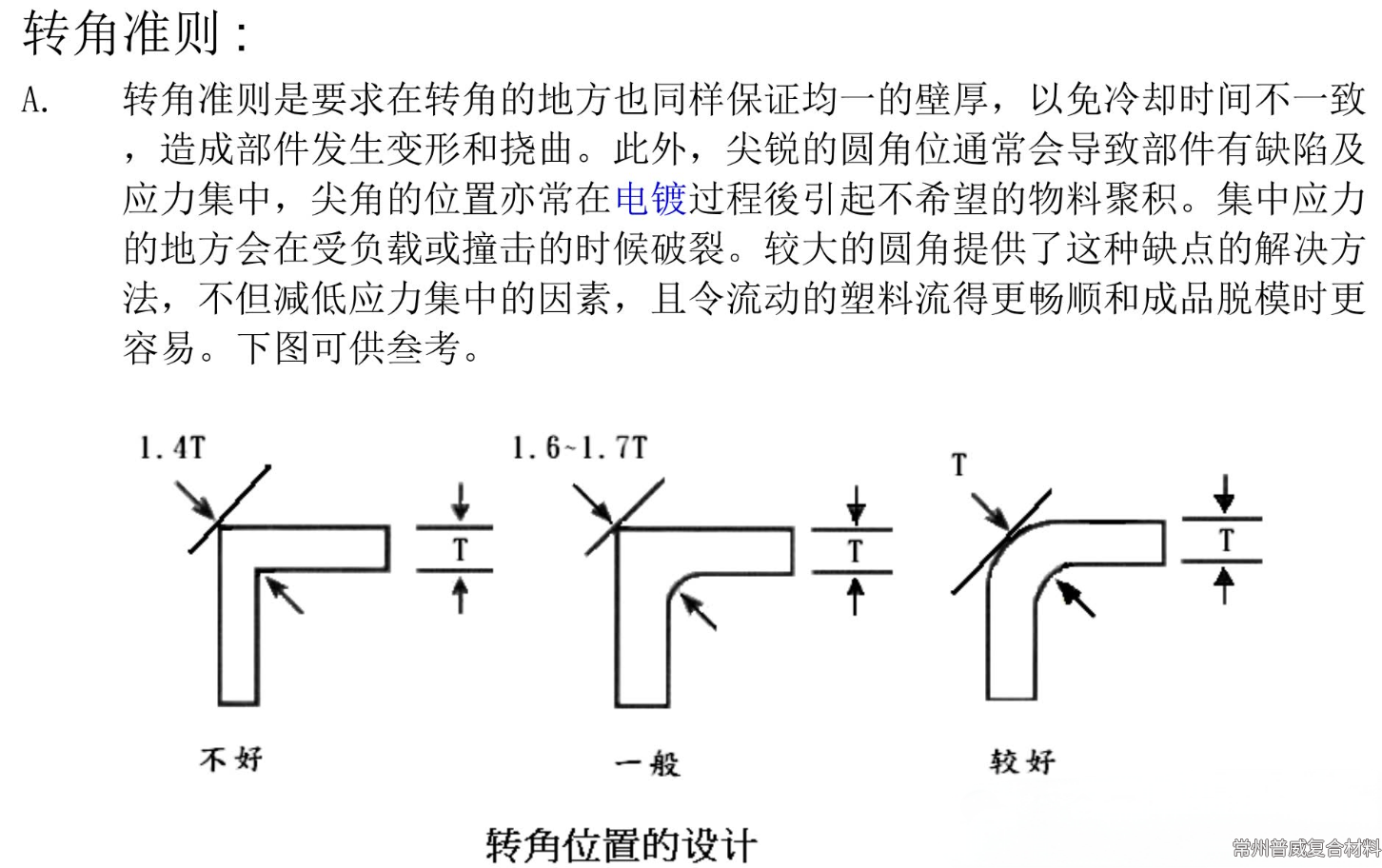

圓角設計：
大幅降低應力集中，提高強度和抗沖擊性。
改善熔體流動，減少充填問題。
使頂出更順暢。
提高零件安全性（避免割手）。
延長模具壽命（減少應力集中）。
目的： 消除尖銳拐角，提供平滑過渡。
優點：

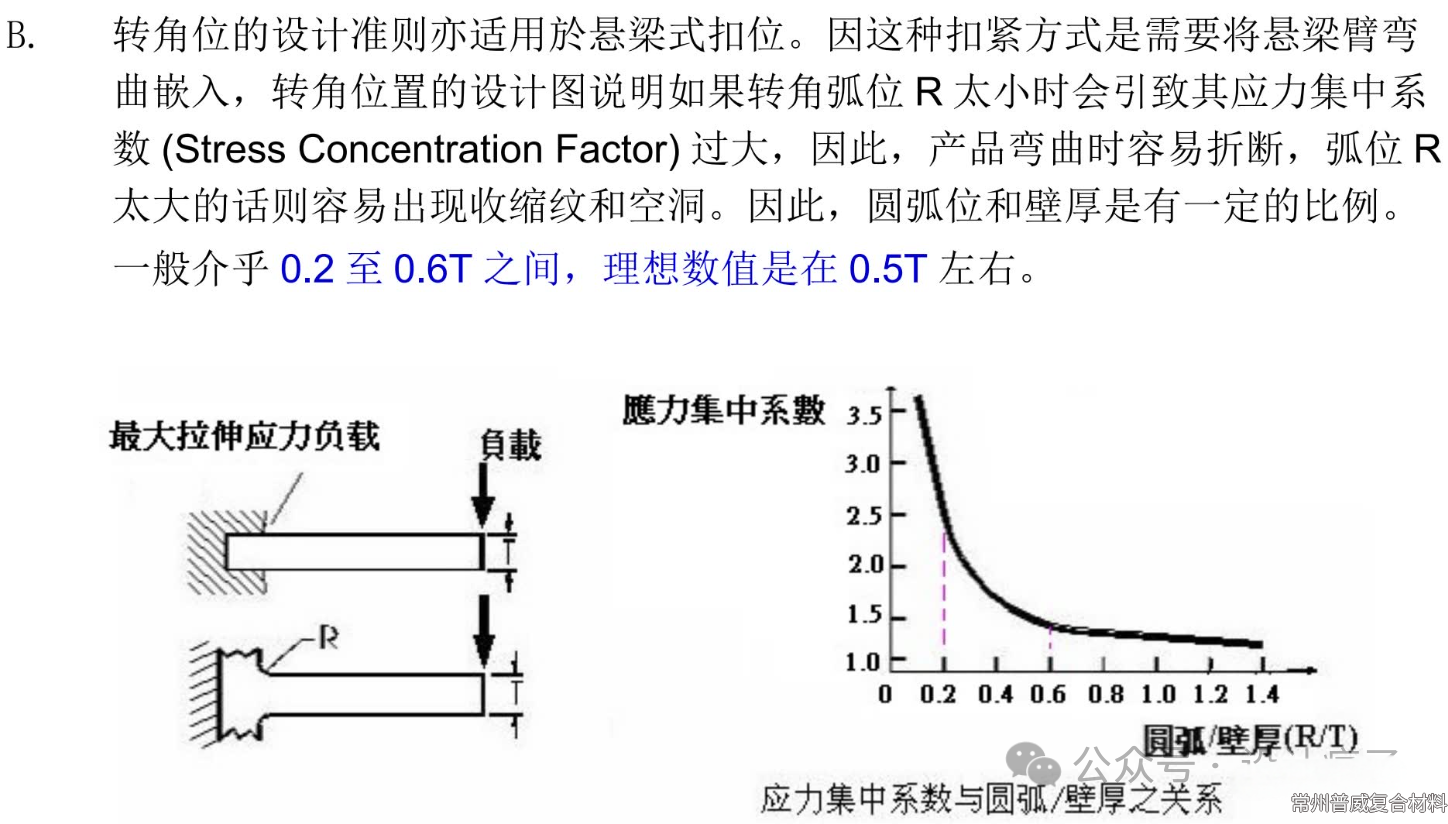

大?。?/span> 內圓角半徑（R）建議≥0.5倍壁厚。外圓角半徑通常是內圓角半徑加上壁厚（R_out = R_in + T）。避免過大的圓角導致局部過厚。

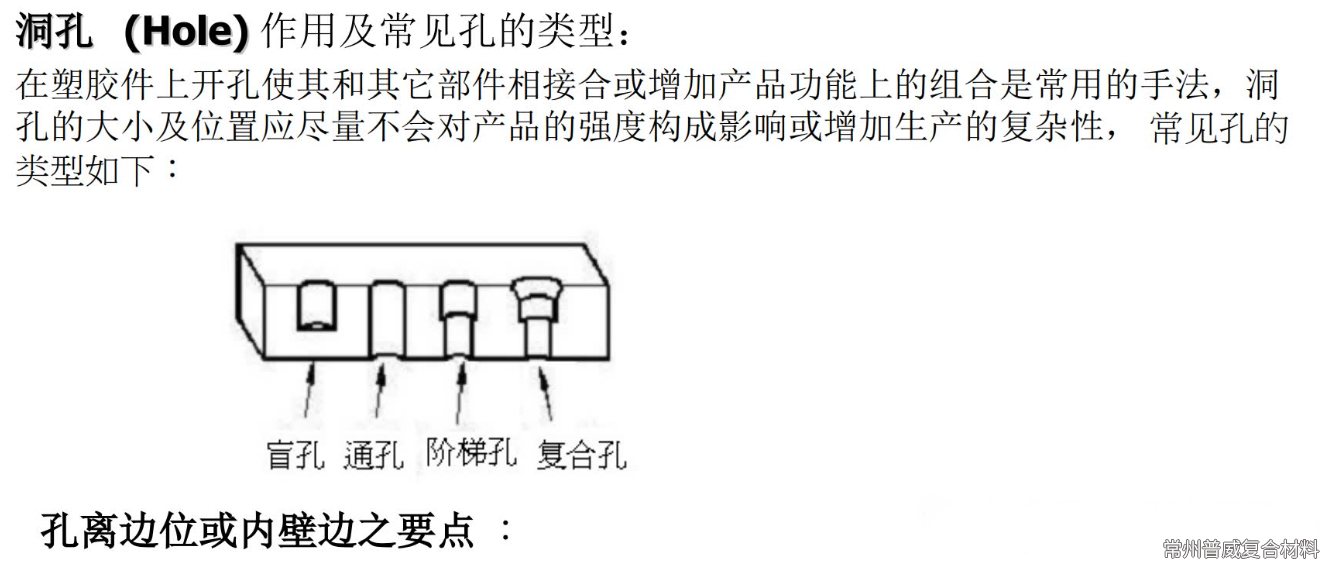

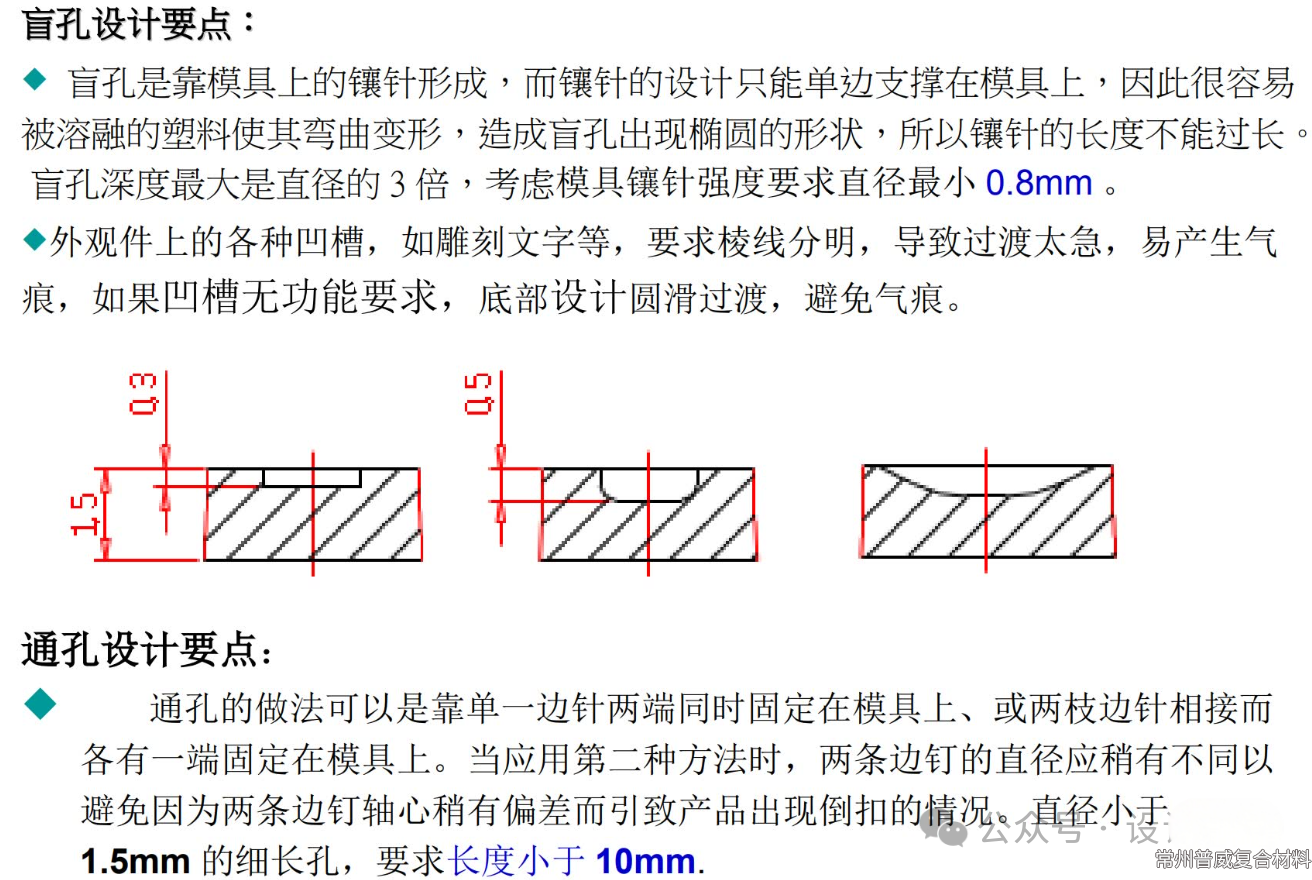

孔洞設計：
尺寸限制： 直徑不宜過?。ㄒ讛噌槪?，深度不宜過大（長徑比一般≤5:1）。
孔邊距： 孔邊緣到零件邊緣或其他孔的距離應足夠（一般≥孔徑）。
盲孔底部： 應設計成球面或錐面（避免平底，減少應力集中，利于模具加工和頂針設置）。
孔端加強： 在孔的兩端（尤其是受力孔）增加凸臺或局部加厚。
側孔/側凹： 必須考慮脫模。設計側向抽芯機構（滑塊）或內部活動機構（斜頂）來實現，這會增加模具復雜性和成本。盡量通過設計修改（如開槽、改變孔方向）避免側抽芯。
類型： 通孔、盲孔、側孔（需要滑塊或斜頂）。
設計要點：

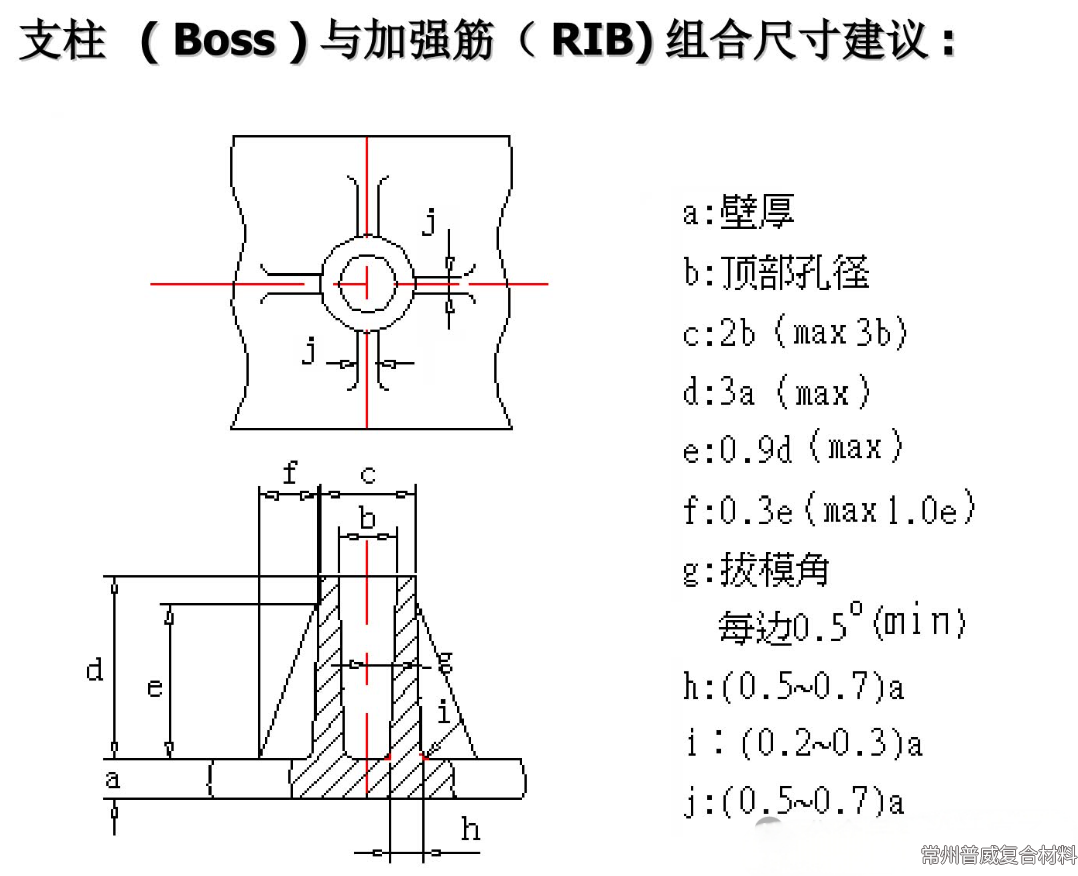

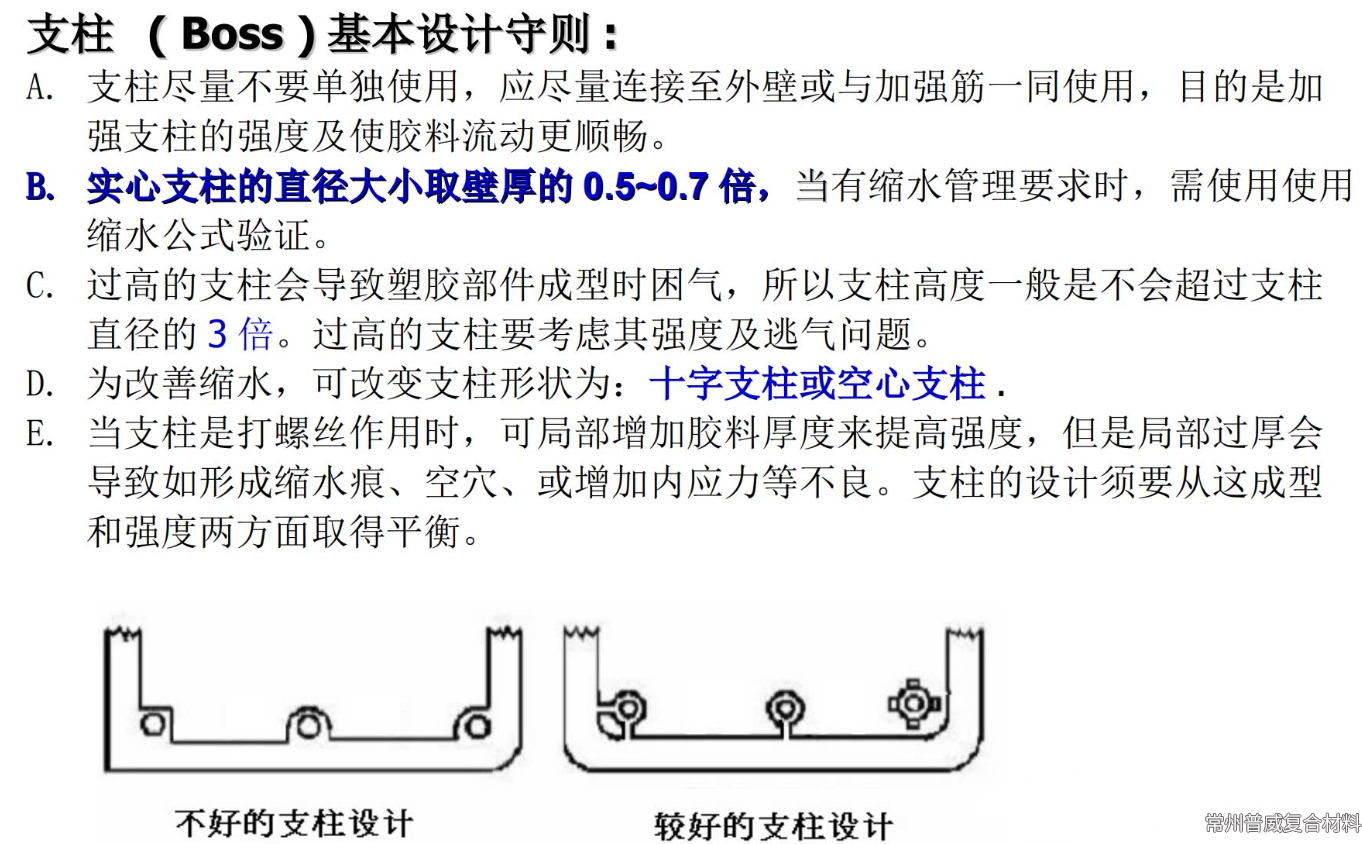

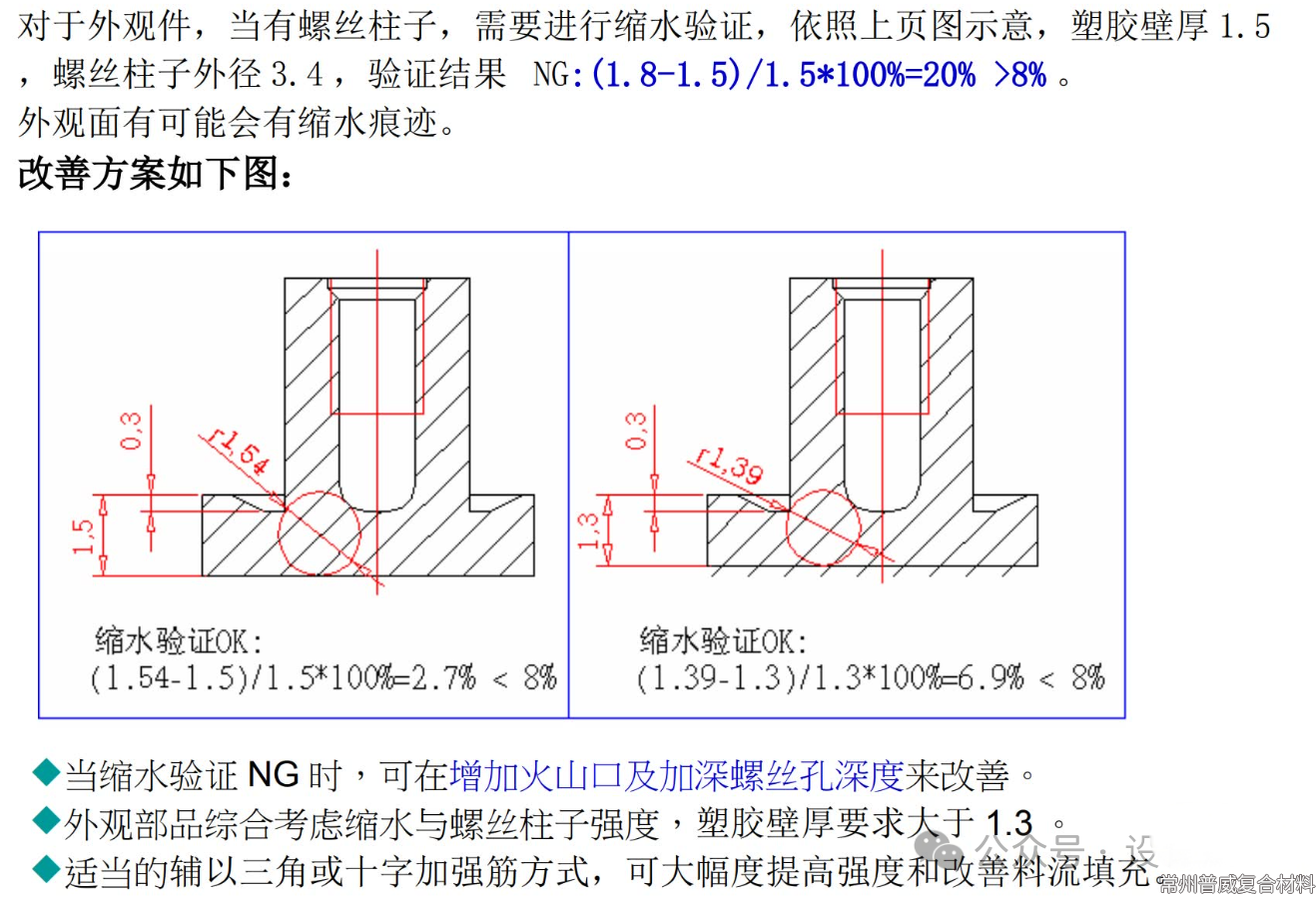

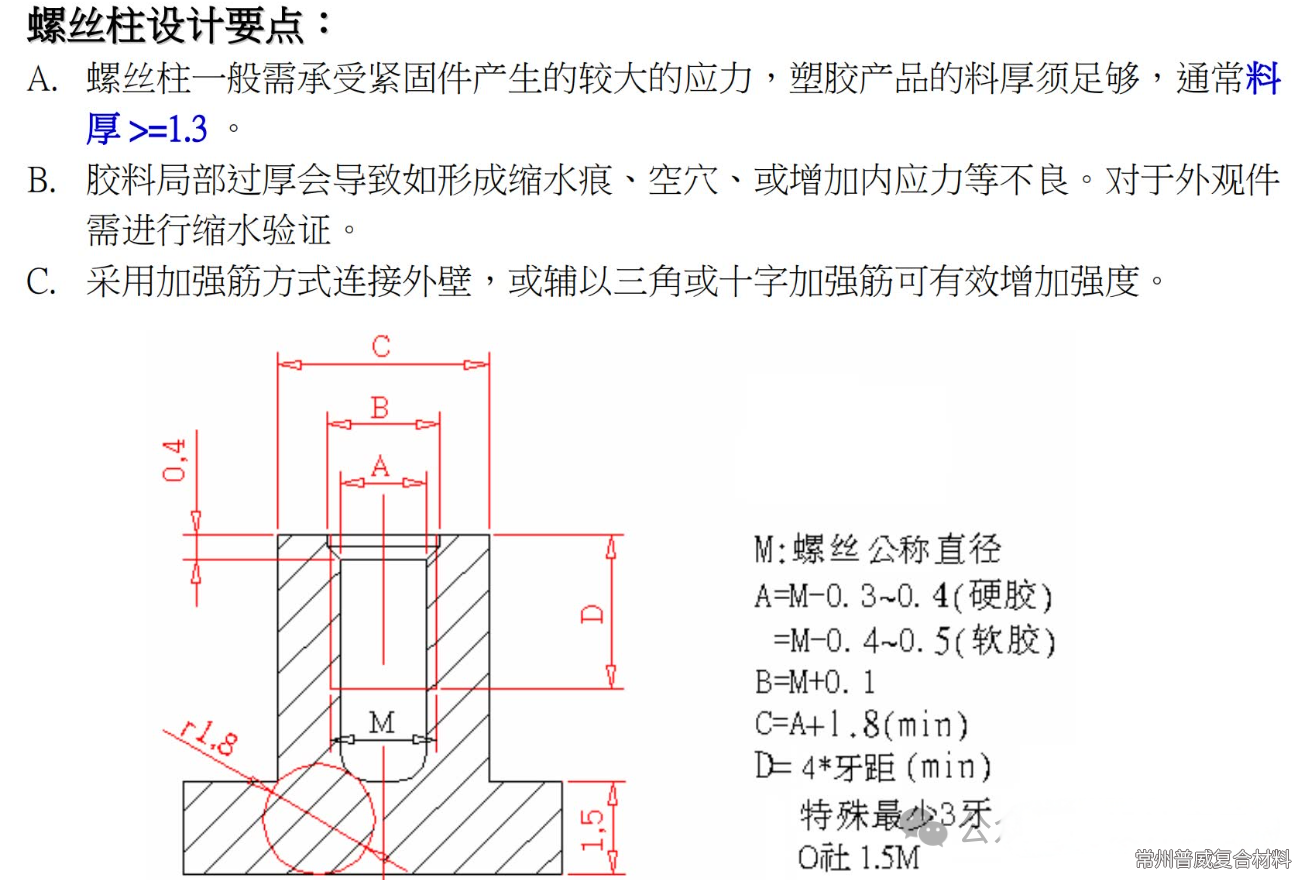

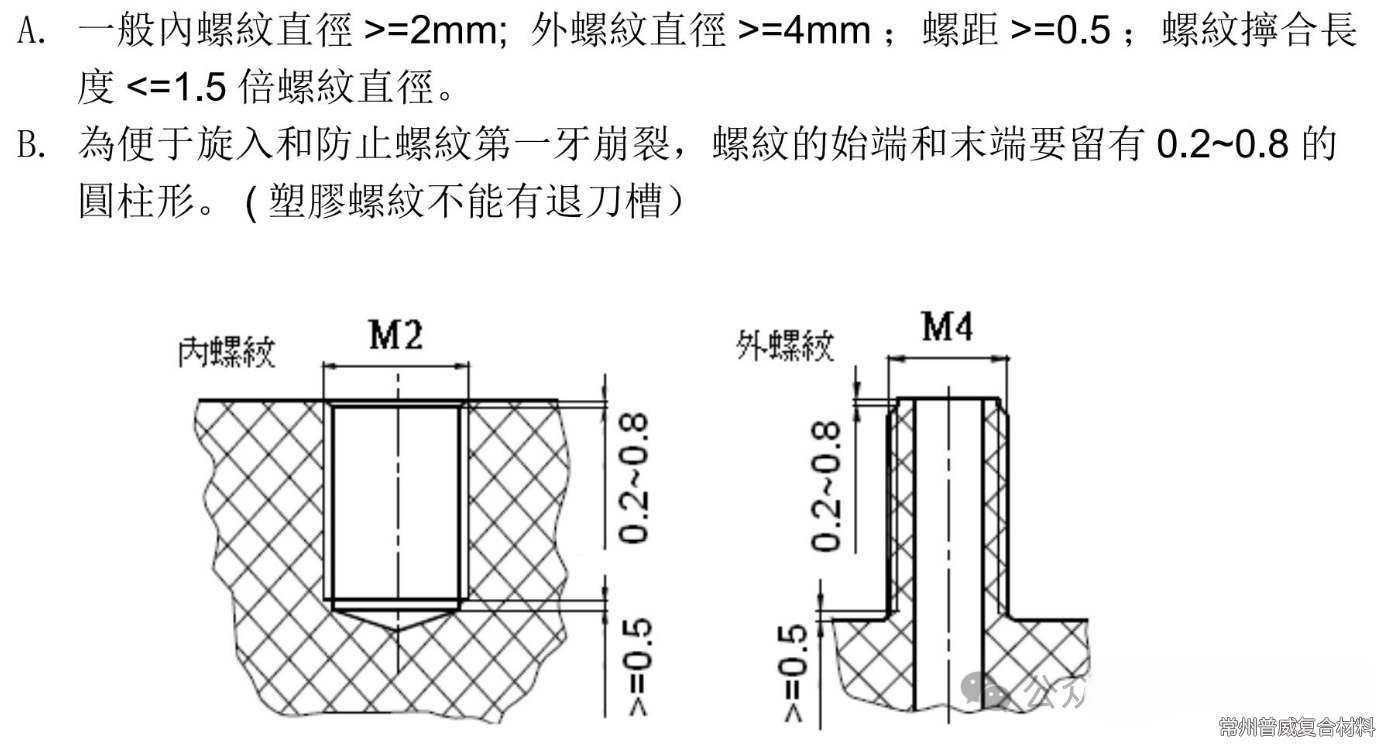

3.凸臺設計：
根部圓角： 必須添加足夠大的圓角（R≥0.25-0.5倍壁厚）連接主體。
壁厚： 凸臺壁厚應略小于主體壁厚（防止縮水），或內部掏空（設計成“火山口”狀）。
高度： 避免過高（長徑比≤3:1）。
頂部設計： 螺釘柱頂部可設計成沉頭孔、錐形引導或平面（加倒角）。定位柱頂部需有導入倒角。
加強筋： 從凸臺根部輻射出加強筋連接到主體壁，顯著提高強度和抗扭能力（是標準做法）。
目的： 提供螺釘柱、定位柱、軸支撐等功能。
設計要點：

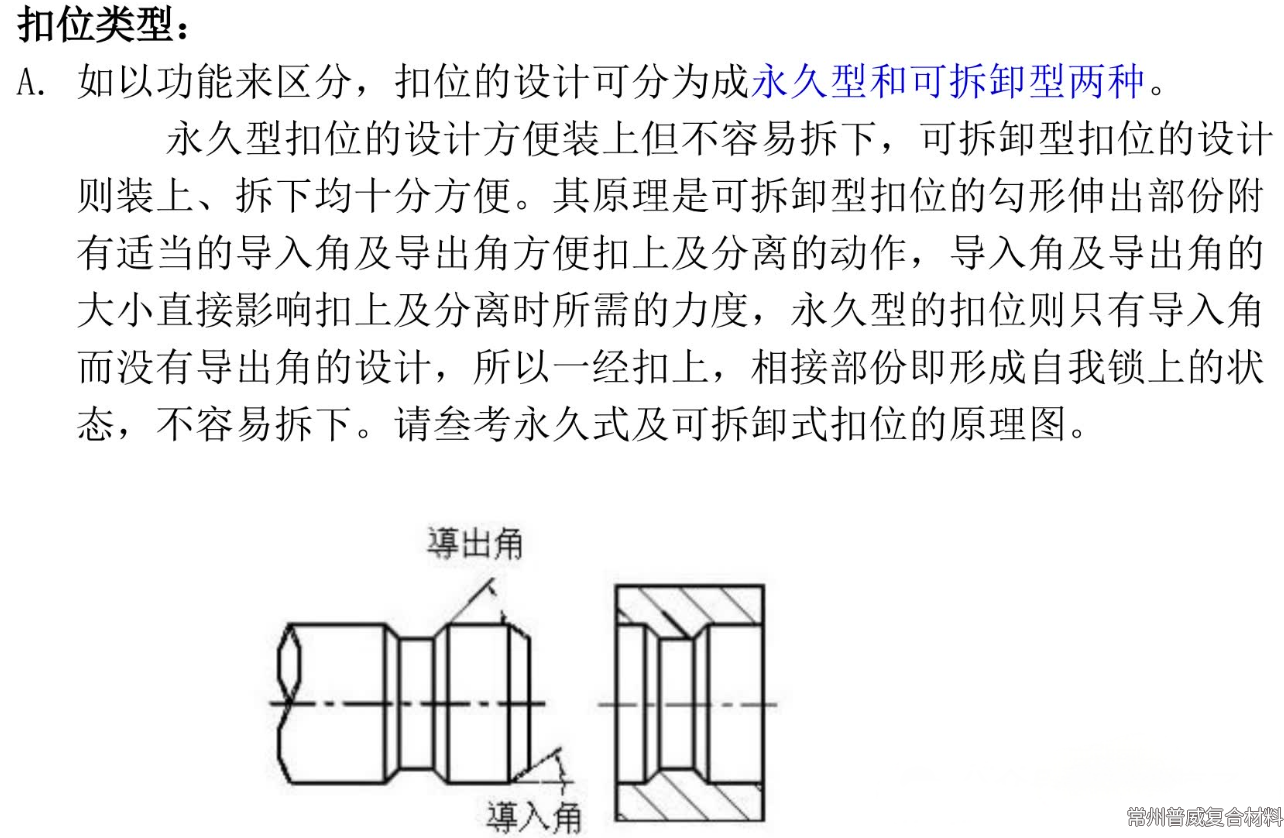

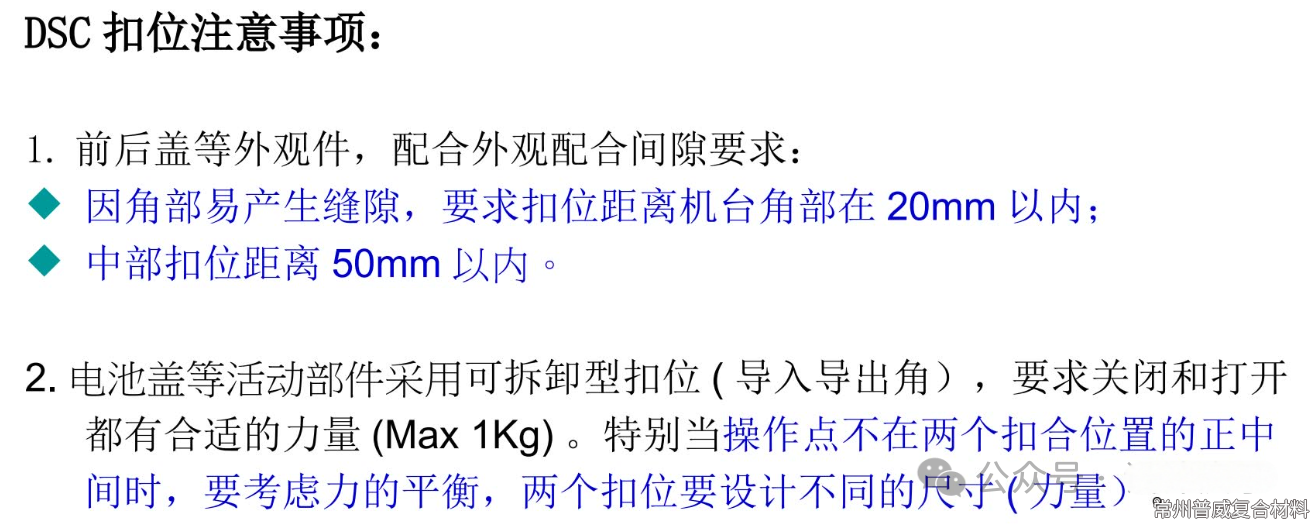

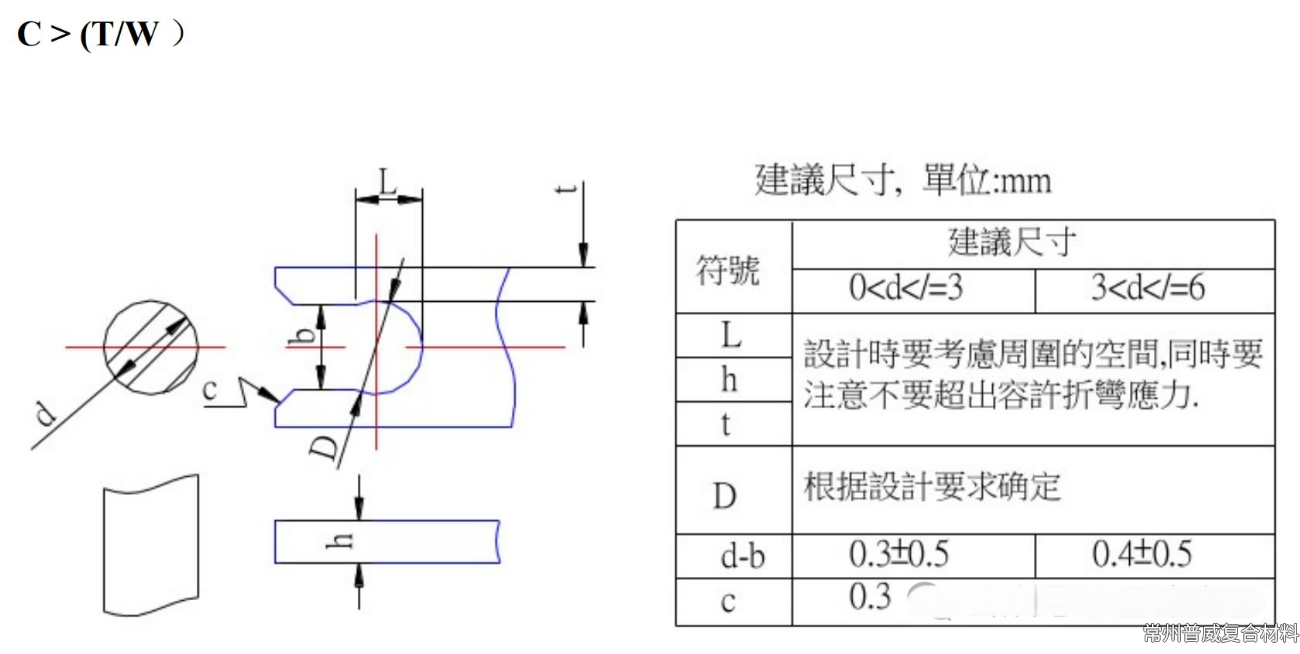

4.卡扣設計：
梁長： 決定柔性和裝配力。
梁根厚度： 決定強度和壽命（根部需大圓角?。?/span>
卡鉤高度/角度： 影響保持力和脫出力。
配合間隙： 確?？ê系轿磺也贿^緊。
導向斜面： 方便裝配。
脫扣斜面： 便于拆卸（如需要）。

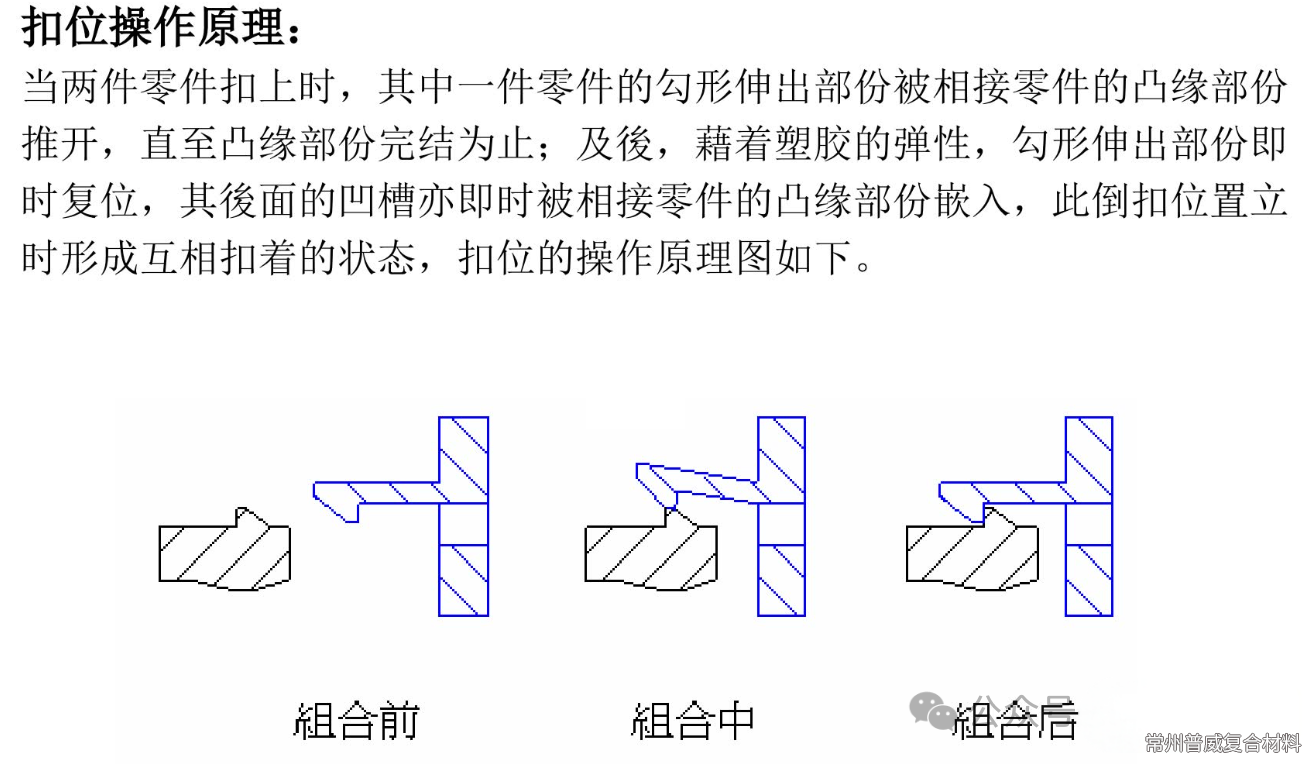

目的： 提供快速、無工具的可拆卸或不可拆卸連接。

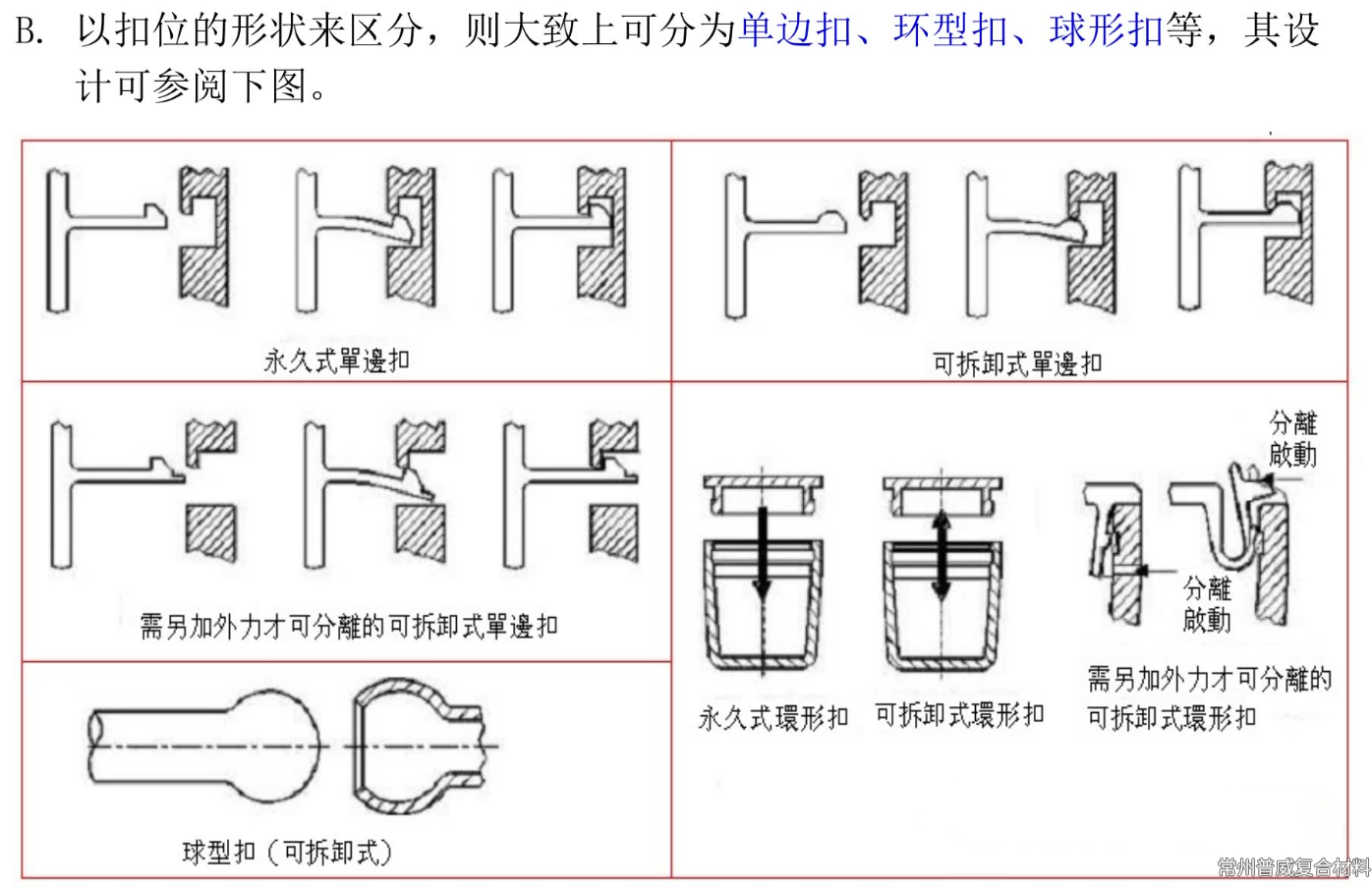

類型： 懸臂梁式、環形、扭轉式等。最常見的是懸臂梁式卡扣。
懸臂梁卡扣關鍵參數：
材料選擇： 需要良好的韌性、彈性和抗疲勞性（如PP, PA, POM）。
模擬分析： 建議對卡扣進行有限元分析（FEA）模擬其裝配和拆卸過程中的應力、應變和疲勞壽命。
5.分型線設計：
位置： 盡量放在非外觀面或棱角邊緣上，使其不明顯。避免跨越重要外觀曲面。
簡化： 盡可能設計成平面或簡單曲面，降低模具加工難度和成本。
匹配： 確保分型面兩側的模具能夠精確閉合，避免產生飛邊?？稍诜中兔娓浇O計小的臺階或止口來幫助密封和定位。
考慮脫模： 分型線位置必須確保所有特征都能順利脫模。
定義： 模具動模（型芯）和定模（型腔）的分界面在零件上留下的痕跡。
設計原則：
澆口設計：
填充平衡：使熔體均勻填充型腔。
熔接線位置：避免將熔接線置于高應力或外觀敏感區域。
流動路徑：盡量短而直。
排氣：利于氣體排出。
外觀：盡量選在隱蔽位置（如內部、邊緣、非外觀面），或使用潛伏式/點澆口。
去除：澆口去除方式（自動切斷、手工修剪）和殘留痕跡。
定義： 熔融塑料從流道進入型腔的通道入口。
重要性： 直接影響熔體流動、填充模式、保壓效果、內應力、熔接線位置和外觀質量。
類型： 側澆口、潛伏式澆口（隧道澆口）、點澆口、扇形澆口、直接澆口等。選擇取決于零件大小、外觀要求、自動化生產需求等。
位置選擇考慮：
頂出系統設計：
在零件上設計合適的頂出位置（頂針痕位置）。優先選擇非外觀面、強度足夠的區域（如筋底、凸臺底、厚壁區邊緣）。
確保頂出力均勻分布，避免零件變形或頂穿。
頂針痕位置和大小需與模具工程師溝通確認。
有時需設計頂塊或氣頂用于特殊結構。
目的： 將冷卻固化的零件從模具中頂出。
設計要點：
收縮率考慮：
模具尺寸 = 零件設計尺寸 × (1 + 材料收縮率%)。
不同材料收縮率不同（如PP：1.5-2.5%， ABS：0.4-0.7%， POM：1.8-2.5%），甚至同一材料不同牌號或批次也有差異。
收縮具有方向性（流動方向 vs. 垂直方向）。
零件幾何形狀（壁厚、加強筋等）和模具結構（澆口位置、冷卻）都會影響局部收縮。需進行模流分析預測收縮變形。
定義： 塑料從熔融狀態冷卻到室溫時體積收縮的特性。
影響： 零件最終尺寸。
設計對策：
公差設計：
塑料制品的尺寸公差通常比金屬件大。需根據功能要求、材料特性、工藝能力設定合理且可實現的公差。
參考行業標準（如DIN 16901, ISO 20457）或企業規范。
關鍵配合尺寸需重點標注和管控。
考慮裝配累積公差。
三、 設計流程
需求分析 & 定義：
明確產品功能、性能指標（強度、耐溫、耐化、電氣等）、使用環境、壽命要求、外觀要求、法規標準、成本目標、產量預估。
概念設計：
產生多個滿足功能要求的結構方案草圖。
初步評估可行性、優缺點。
材料選擇：
根據需求（力學性能、熱性能、電性能、化學性能、外觀、成本、加工性、環保要求）篩選合適的塑料種類（如PP, ABS, PC, PA, POM, PBT, TPE等）和具體牌號。
制造工藝選擇：
主要考慮注塑成型。確認是否適合（零件大小、復雜度、產量）。考慮其他工藝如吹塑、擠出、熱成型、3D打印等。
詳細3D結構設計：
使用CAD軟件（如Creo, SolidWorks, UG/NX, CATIA）進行詳細建模。
嚴格遵循上述結構設計要素和原則（壁厚、斜度、圓角、筋、孔、凸臺、卡扣等）。
考慮分型線、澆口位置、頂出位置。
設計裝配結構（卡扣、螺釘柱、定位柱、導向斜面等）。
設計驗證（CAE分析）：
模流分析： 預測填充模式、壓力、溫度、熔接線/氣穴位置、冷卻效果、收縮和翹曲變形。優化澆口位置、冷卻水路布局、工藝參數。強烈推薦在開模前進行！
結構分析： 評估零件在載荷下的應力、應變、位移、模態（振動）、疲勞壽命等。驗證強度、剛度是否滿足要求（尤其對關鍵受力件和卡扣）。
DFM審核：
組織設計、模具、制造、質量工程師進行可制造性設計評審。檢查設計是否符合模具加工、注塑生產、裝配、檢驗的要求。修改設計以優化可制造性。
原型制作 & 測試：
制作原型（3D打印、CNC加工、軟模試模件）進行功能測試、裝配測試、用戶體驗測試、環境測試等。根據測試結果迭代設計。
模具設計與制造：
基于最終確認的3D設計，由模具工程師設計模具結構（分型面、型腔型芯、澆注系統、冷卻系統、頂出系統、側抽芯機構等）。
制造模具。
試模 & 設計優化：
在注塑機上試模，生產樣品。
檢查樣品尺寸、外觀、裝配、功能。分析成型問題（短射、飛邊、縮水、翹曲、熔接線等）。
根據試模結果，可能需要修改產品設計或模具設計，并進行再次試模，直至達到要求。 這是非常重要的環節。
量產 & 持續改進：
模具和設計凍結，投入量產。
監控生產過程和質量，持續優化設計和工藝。
四、 常見缺陷與預防（結構設計視角）
縮水： 壁厚不均、局部過厚、加強筋/凸臺根部過厚 -> 優化壁厚設計，掏空厚壁，減小筋/凸臺根部厚度。
翹曲變形： 壁厚不均、冷卻不均、材料取向、內應力 -> 壁厚均勻化，優化冷卻系統（設計上避免阻礙冷卻的區域），優化澆口位置和保壓，模流分析預測。
飛邊： 分型面配合不良、模具磨損、鎖模力不足 -> 設計合理的分型面（止口、臺階），確保分型面附近結構強度足夠。
短射： 壁厚過薄、流程過長、排氣不良、澆口太小 -> 合理壁厚，優化澆口位置和尺寸，增加排氣。
熔接線/熔合線： 兩股熔體前鋒匯合 -> 優化澆口位置使熔接線位于非關鍵區域，提高熔體溫度和模具溫度，增加熔體匯合處的壓力（如增加溢料槽），修改結構避免匯合（難）。
應力發白/開裂： 尖銳內角、脫模斜度不足、頂出不當、內應力過大 -> 添加足夠大的圓角，保證脫模斜度，合理設計頂出位置，優化工藝（保壓、冷卻）減少內應力。
頂白/頂穿： 頂出力過大或集中、頂針位置不當、零件強度不足 -> 增加頂出面積（更多頂針、頂塊），將頂針設置在強度高的位置（筋底、凸臺底、厚壁邊緣），優化頂出系統設計。
五、 工具與技術
CAD軟件： 三維建?；A（Creo, SolidWorks, UG/NX, CATIA）。
CAE軟件：
模流分析： Moldflow (最主流), Moldex3D, Sigmasoft, Autodesk CFD。
結構分析： Ansys Mechanical, Abaqus, Creo Simulate, SolidWorks Simulation, NX Nastran。
DFM軟件/插件： 集成在CAD中或獨立的工具，用于自動檢查壁厚、拔模角、底切等可制造性問題。
原型技術： 3D打?。‵DM, SLA, SLS）， CNC加工， 軟模（硅膠模、鋁模）試模。
材料數據庫： 如UL Prospector, CAMPUS, 材料供應商數據表。
總結
成功的塑膠產品結構設計是藝術與科學的結合。設計師必須在滿足功能、美學和成本目標的同時，深刻理解并尊重塑料材料特性和注塑成型工藝的限制。遵循核心設計原則（尤其是壁厚均勻和脫模斜度），熟練掌握關鍵特征的設計要點，積極運用CAE工具進行預測和優化，并緊密結合模具和制造工程師進行DFM評審和試模迭代，是設計出高質量、可量產塑膠產品的關鍵。這是一個需要不斷學習和經驗積累的過程。
記住：好的設計是制造出來的基礎。在設計階段多花一份心思，就能在制造階段省下十分力氣和成本。
