掌控結(jié)晶，掌控品質(zhì)：PPS注塑必須了解的工藝管控核心
在高性能工程塑料領(lǐng)域，聚苯硫醚（PPS）正迅速成為汽車、電子、電氣、化工等行業(yè)中替代金屬與熱固性材料的首選。它不僅具備優(yōu)異的耐熱性、耐化學(xué)性與尺寸穩(wěn)定性，更通過(guò)精準(zhǔn)的注塑工藝與數(shù)字化結(jié)晶控制，實(shí)現(xiàn)性能的工業(yè)級(jí)可重復(fù)性。
結(jié)構(gòu)決定性能：從分子骨架談起

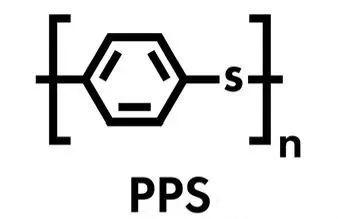

PPS 是一種由對(duì)位苯環(huán)與硫醚鍵（–S–）交替連接的半結(jié)晶高分子材料。這樣的結(jié)構(gòu)賦予其獨(dú)特的特性：
芳環(huán)剛性骨架 → 賦予高熱穩(wěn)定性、尺寸剛性；
硫橋連接 → 保持一定柔性，有利于鏈段運(yùn)動(dòng)與結(jié)晶；
高規(guī)整性 → 易形成結(jié)晶區(qū)，提高熱變形與機(jī)械強(qiáng)度；
這種結(jié)構(gòu)決定了 PPS 在注塑冷卻過(guò)程中可迅速形成大量有序晶區(qū)，使材料在高溫高應(yīng)力環(huán)境下仍保持穩(wěn)定——前提是結(jié)晶度必須夠高。
?? 結(jié)晶行為全掌控：從模具溫度到DSC驗(yàn)證
結(jié)晶度是決定 PPS 性能的關(guān)鍵指標(biāo)。模具溫度越高，形成的結(jié)晶區(qū)越完善，材料性能越優(yōu)。常規(guī)注塑參數(shù)如下：
建議值
注塑參數(shù) | |
|---|---|
模具溫度 | 135–150?°C（熱模） |
熔融溫度 | 282–288?°C |
處理溫度 | 320?°C（螺桿前端） |
冷卻速率 | 中速（防止內(nèi)應(yīng)力與非晶化） |
高模具溫度可將 PPS 結(jié)晶度提升至 50–55%，而冷模注塑僅約 25–30%，這直接影響最終性能。

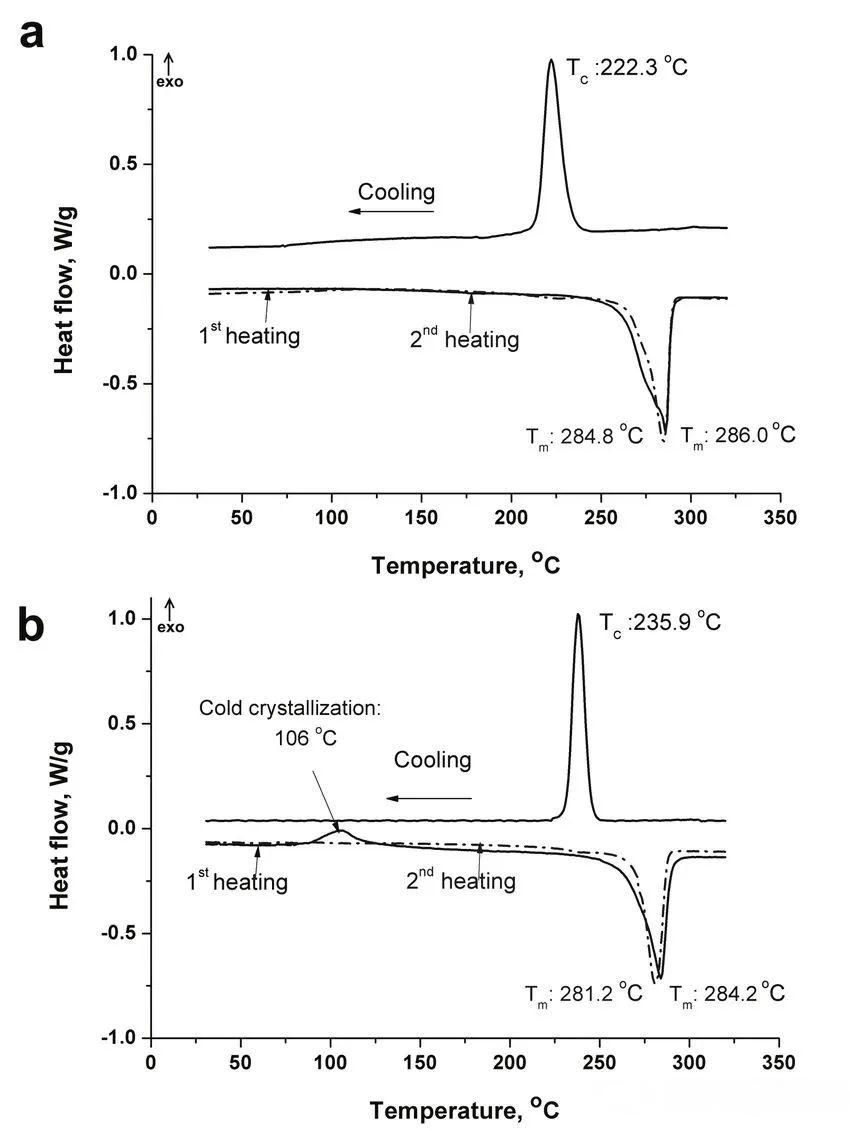

為確保結(jié)晶度達(dá)標(biāo)，可使用DSC（差示掃描量熱）進(jìn)行驗(yàn)證：
https://www.researchgate.net/figure/Typical-DSC-curves-of-initial-PPS-a-and-PPS-after-ball-milling-for-30-min-at-a-rotation_fig9_325066582
結(jié)晶充分樣品（a） → 僅有一個(gè)清晰熔融峰（≈285°C）；
結(jié)晶不足樣品（b） → 出現(xiàn)額外的冷結(jié)晶峰（≈106?°C）。
其他快速判斷結(jié)晶度的方法：
（1）密度測(cè)試：
PPS 的密度與結(jié)晶度高度相關(guān)，結(jié)晶越高，密度越大。
典型密度（g/cm3）
狀態(tài) | |
|---|---|
非晶態(tài) PPS | 1.30–1.32 |
部分結(jié)晶 PPS | 1.33–1.35 |
高結(jié)晶度 PPS | 1.36–1.38 |
（2）熱變形溫度測(cè)試
結(jié)晶度高 → HDT 可達(dá) 230?°C+
結(jié)晶度低 → HDT 降至 180?°C 以下
（3）聲速測(cè)試
結(jié)晶度影響材料的彈性模量，而彈性模量與聲速直接相關(guān)。通過(guò)超聲波傳播速度檢測(cè)，可實(shí)現(xiàn)：
在線或現(xiàn)場(chǎng)快速檢測(cè)；
非破壞、可用于成型品整體；
可集成至智能化生產(chǎn)系統(tǒng)中。
但該方法需要建立一定的聲速-結(jié)晶度標(biāo)定曲線，適合批量質(zhì)量管控場(chǎng)景。
（4）紅外光譜分析（FTIR）
PPS 在結(jié)晶與非晶狀態(tài)下紅外吸收譜圖中峰形略有差異（如 C–S–C 彎曲峰）；
結(jié)合主成分分析（PCA）可實(shí)現(xiàn)半定量結(jié)晶度判斷。
（5）零件裁剪測(cè)試強(qiáng)度
同批注塑樣條若存在強(qiáng)度大幅差異，且模具/原料/干燥條件一致，很可能是：
模具溫度不一致（結(jié)晶度差異）；
缺乏充分結(jié)晶 → 材料剛性和強(qiáng)度降低。
性能數(shù)字化：一看數(shù)據(jù)就知道能不能用得上
數(shù)據(jù)表現(xiàn)
項(xiàng)目指標(biāo) | |
|---|---|
連續(xù)使用溫度（CUT） | 220?°C（UL 746B認(rèn)證） |
玻璃化溫度（Tg） | 88?°C |
熔點(diǎn) | 282–288?°C |
阻燃性 | UL94 V-0，LOI ≈45% |
尺寸精度控制 | 中型部件 ±0.1%，大型 ±0.2% |
耐化學(xué)性 | 可耐所有已知溶劑（<200?°C），不吸濕 |
熱老化壽命 | 175?°C / 10,000?h 后保留 ≥80% 機(jī)械強(qiáng)度 |
注塑流動(dòng)性 | 比PA6 GF50螺旋流長(zhǎng)提升 ≈40% |
?? 低結(jié)晶度的潛在風(fēng)險(xiǎn)
若未控制好結(jié)晶度，將直接影響制件的可靠性和壽命，主要表現(xiàn)為：
影響描述
問(wèn)題類型 | |
|---|---|
尺寸不穩(wěn)定 | 冷模注塑后，后期加熱或載荷下尺寸收縮、翹曲 |
熱老化下降 | 非晶區(qū)域容易氧化、鏈斷裂，降低使用壽命 |
機(jī)械強(qiáng)度不均 | 晶區(qū)/非晶區(qū)交替，局部易斷裂，結(jié)構(gòu)疲勞 |
電性能波動(dòng) | 介電常數(shù)不穩(wěn)定，濕氣滲入導(dǎo)致絕緣性下降 |
表面質(zhì)量下降 | 易出現(xiàn)發(fā)白、顆粒感或模具“拉花”痕跡，影響美觀與精密度 |
應(yīng)用場(chǎng)景舉例：哪些行業(yè)必須用高結(jié)晶PPS？
關(guān)鍵性能要求
結(jié)晶度不足風(fēng)險(xiǎn)
應(yīng)用領(lǐng)域 | ||
|---|---|---|
新能源汽車電子模塊 | 高溫電絕緣、長(zhǎng)期尺寸穩(wěn)定 | 封裝失敗、焊點(diǎn)應(yīng)力開(kāi)裂 |
發(fā)動(dòng)機(jī)艙燃油零部件 | 熱穩(wěn)定 + 耐溶劑、尺寸不變形 | 密封老化、泄漏風(fēng)險(xiǎn) |
電機(jī)繞組骨架 / 線圈殼 | 高介電性 + 結(jié)構(gòu)完整性 | 電暈放電、短路、壽命縮短 |
PCB連接器 / 插針 | 微米級(jí)公差、電氣接觸精度 | 卡接偏移、松動(dòng)、信號(hào)噪音 |
醫(yī)療器械消毒部件 | 耐反復(fù)蒸汽 + 精密耐應(yīng)力結(jié)構(gòu) | 開(kāi)裂、變色、粘結(jié)失效 |
總結(jié)：數(shù)字化賦能下的 PPS 注塑新范式
選擇 PPS，不只是選擇一款材料，更是走向結(jié)構(gòu)性能集成 + 數(shù)字化過(guò)程保障的制造路徑：
從分子結(jié)構(gòu)出發(fā)：剛性+柔性兼?zhèn)?，天然結(jié)晶潛能；
? 精準(zhǔn)控模溫：135–150?°C，提升結(jié)晶度至 55%；
DSC 數(shù)據(jù)驗(yàn)證：看得見(jiàn)的熔融峰，控得住的性能；
尺寸精度穩(wěn)定：支持復(fù)雜、薄壁、高流動(dòng)性注塑設(shè)計(jì)；
性能可復(fù)制：熱老化、阻燃、電氣性能長(zhǎng)期穩(wěn)定輸出。
如需我們協(xié)助您進(jìn)行PPS零件開(kāi)發(fā)或進(jìn)行產(chǎn)品問(wèn)題解決，請(qǐng)聯(lián)系我們，我們將提供我們的專業(yè)建議。
