PEEK齒輪案例學習：KetaSpire? PEEK執行器齒輪提升執行器效率
執行器系統的行業應用與核心需求
執行器系統廣泛應用于汽車、航空航天、國防及可再生能源等領域，具體場景包括電子油門控制、控制器襟翼、起落架控制及葉片俯仰調節。其核心功能是將電信號轉化為機械運動，因此精密性與可控性成為設計的核心優先級
執行器齒輪的關鍵作用與材料挑戰
執行器齒輪是運動控制系統中的核心部件，負責管理扭矩與轉速以實現精準運動。材料選擇對優化齒輪性能至關重要。以Syensqo的KetaSpire? PEEK為代表的高性能熱塑性材料，具備以下優勢：
輕量化
：相比金屬齒輪減重超25%；
低噪音、振動與聲振粗糙度（NVH）
：塑料齒輪的彈性模量較低，可降低運行噪音；
效率提升
：通過減少摩擦和能量損耗實現更高傳動效率。

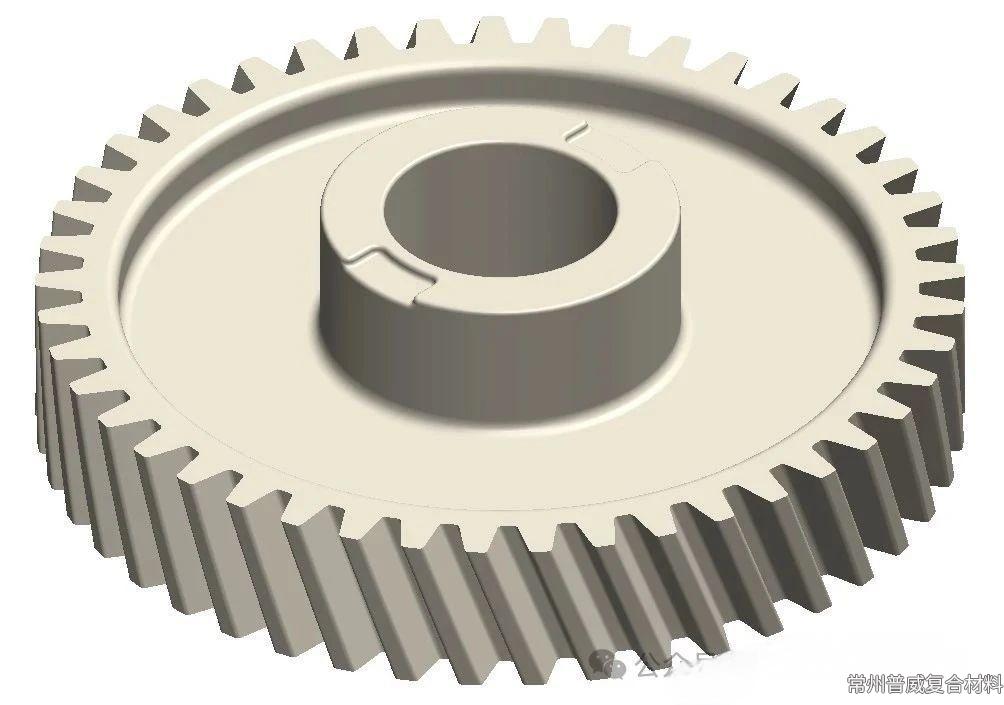

圖1展示了Allegheny Performance Plastics采用KetaSpire? PEEK KT-820 SL 20材料制造的執行器齒輪。
圖1：執行器齒輪（圖片來源：阿勒格尼高性能塑料）
材料選型與性能驗證流程
1. 環境適應性評估
需優先評估材料在極端溫度、化學腐蝕等環境下的穩定性。此外，關鍵的設計考慮因素還包括施加的扭矩、轉速、耐磨性和潤滑性。最終，齒輪必須能夠承受預期的設計載荷以及整個使用壽命期間的任何過扭矩情況。
例如，KetaSpire? PEEK可耐受240°C連續工作溫度，并在腐蝕性介質中保持性能
2. 機械性能建模與仿真
載荷能力分析
：通過Wohler曲線對比材料（如Torlon? PAI與KetaSpire? PEEK）的單齒彎曲強度（圖2a）
及磨損相關失效模式（圖2b）。
有限元分析（FEA）
：使用Abaqus進行機械應力分析，結合KISsoft齒輪設計標準模擬應力分布（圖3、圖4）。

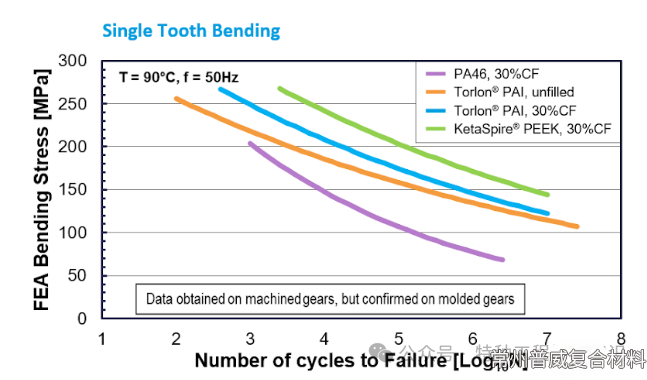

圖2a：單齒彎曲齒輪載荷條件

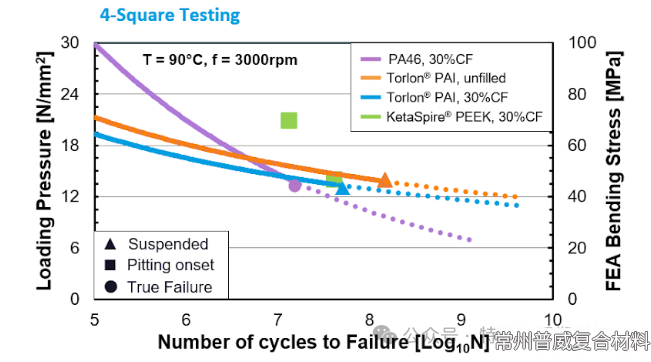

圖2b：含磨損失效模式的齒輪載荷條件
3. 實際工況驗證
實驗室測試需模擬真實齒輪嚙合條件，驗證材料在循環負載下的耐久性。例如，低循環次數場景下，單齒彎曲數據（圖2a）更具參考價值。
聚合物齒輪的革新優勢
NVH性能提升
塑料齒輪的彈性模量較低，可通過設計補償根部強度，使其在容忍更高傳動誤差的同時保持低噪音。此外，塑料的阻尼特性可減少振動傳遞，降低結構疲勞風險（圖5）。

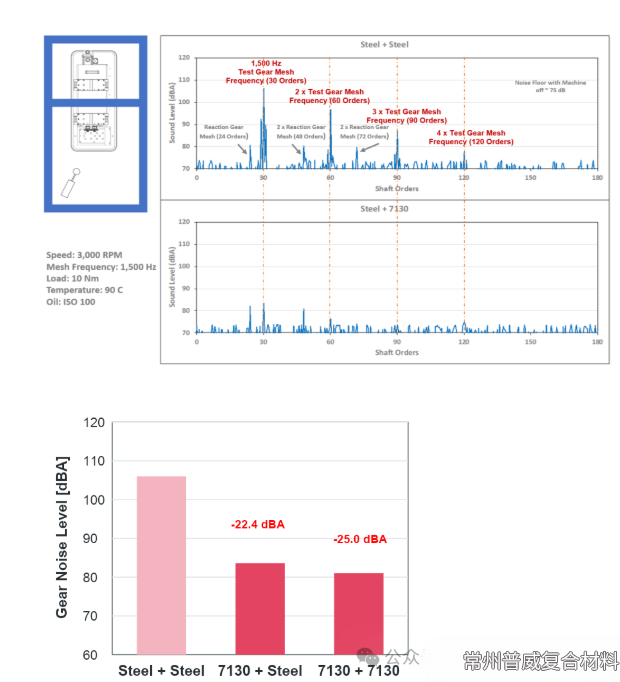

圖5：不同材料組合的NVH對比
a) 鋼-鋼與鋼-Torlon? PAI 7130嚙合頻譜
b) 鋼-Torlon? PAI 7130組合的NVH降低效果
效率與壽命優化
輕量化設計
：減少慣性負載，提升動態響應速度；
摩擦優化
：自潤滑特性降低能量損耗；
熱管理
：耐高溫性能減少散熱系統需求。
產業鏈協作與技術落地
Syensqo與材料加工專家（如Allegheny Performance Plastics）合作，通過以下步驟確保齒輪性能：
材料選型
：基于應用環境與負載需求匹配樹脂牌號（如KT-820 SL 20）；
KT-820 SL10,KT-820 SL20,KT-820 SL45,KT-880 FW30,
虛擬建模
：利用FEA有限元分析與齒輪專用軟件優化設計；
原型驗證
：通過注射成型快速迭代，驗證實際工況表現。
結論
總而言之，選擇最佳的聚合物齒輪材料（例如 KetaSpire? PEEK 或 Torlon? PAI）可以帶來顯著的系統級優勢，包括減輕重量、改善 NVH 和提高效率。與 Syensqo 這樣的材料供應商以及材料加工（注塑成型）專家合作，對于確保將必要的操作條件納入考量、使用齒輪軟件進行虛擬建模以及制作原型至關重要。這三個步驟都有助于確保齒輪材料、設計和工藝能夠確保其在應用和系統中的整體性能。結合材料供應商的技術支持與精密加工工藝，可顯著提升執行器效率，推動新能源汽車、航空航天等領域的創新突破。
