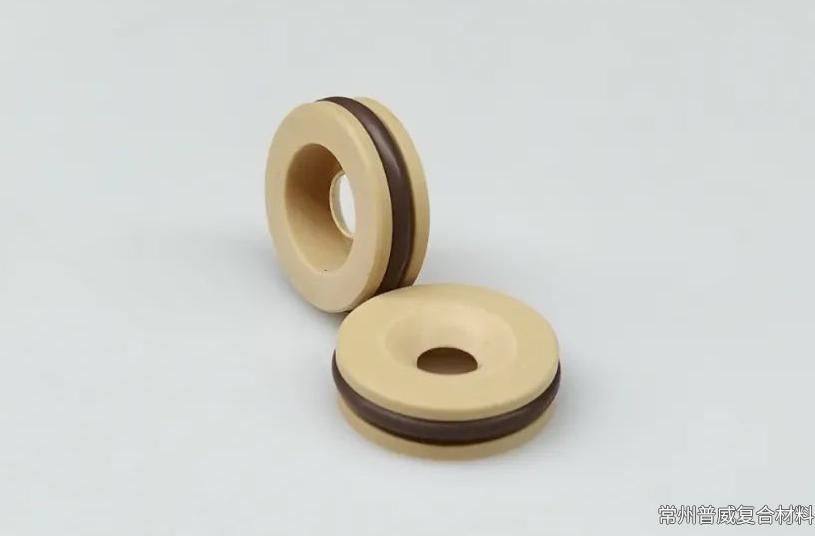

PEEK增強PTFE密封件：高負載工況的革命性解決方案



核心特點：協同效應重構材料邊界
通過將20% PEEK（聚醚醚酮）納米顆粒熔融共混至PTFE基體，實現傳統純PTFE無法企及的"剛?cè)岵?jì)"結構：

性能維度20% PEEK/PTFE純PTFE提升幅度
抗壓強度(MPa)35–42
12–15
200%↑
PV極限值(MPa·m/s)3.0–3.5
0.6–0.8
400%↑
熱變形溫度(℃)260–300
121
120%↑
磨損率(mm3/N·m)5×10??
2×10??
75%↓
壓縮蠕變(%)<15
 (100℃/24h)
>50
70%↓

注：PEEK的剛性苯環骨架賦予支撐力，PTFE提供自潤滑性，形成"陶瓷級強度+氟塑料潤滑"復合體系

四大突破性性能提升

  1. 顛覆抗蠕變能力

    • 機理

      ：PEEK納米纖維（直徑200-500nm）在PTFE晶界形成網狀增強骨架

    • 數據

      ：在10MPa/150℃載荷下，24h變形量從純PTFE的47%降至11%

    • 價值

      ：徹底解決PTFE密封件在高溫高壓下的"冷流"失效

  2. 摩擦學性能躍升

    • 自潤滑升級

      ：摩擦系數保持0.05–0.1（同純PTFE），但磨損壽命提升8倍

    • 關鍵數據

      ：在干摩擦條件下（載荷5MPa，速度1m/s），壽命達5000h（純PTFE僅600h）

  3. 高溫穩定性重構

    • 工作極限

      ：連續使用溫度從純PTFE的260℃突破至310℃（PEEK玻璃化轉變溫度143℃+PTFE熔點327℃協同）

    • 案例

      ：汽車渦輪增壓器密封（300℃/15,000rpm）壽命提升400%

  4. 介質耐受性擴展

    介質類型
    20% PEEK/PTFE耐受性
    純PTFE局限
    強氧化劑
    ? (98%濃硫酸)
    ? (遇發煙硝酸失效)
    有機溶劑
    ? (丙酮/二甲苯)
    △ (溶脹率>25%)
    高壓蒸汽
    ? (230℃/4MPa)
    ? (150℃即蠕變)

與純PTFE的核心差異

特性20% PEEK/PTFE純PTFE
微觀結構
納米纖維增強半互穿網絡
松散片晶堆積
失效模式
均勻磨損（表面轉移膜<1μm）
冷流導致結構性坍塌
加工工藝
共混-燒結-等靜壓（密度>2.16g/cm3）
常規模壓（密度2.1–2.2g/cm3）
動態密封適應性
支持20m/s線速度（無油條件）
限速<5m/s

不可替代的適用場景

  1. 極端溫度動力系統

    • 航空發動機燃油控制閥（-54℃~280℃沖擊）
    • 氫燃料電池雙極板密封（110℃+電化學腐蝕環境）

  2. 高壓無潤滑工況

    • 超臨界CO?壓縮機密封（31.1MPa/100℃）
    • 液壓伺服缸（35MPa往復運動，替代金屬填充PTFE）

  3. 強腐蝕介質設備

    行業具體應用優勢體現
    半導體制造
    等離子刻蝕機腔體密封
    耐CF?/O?混合等離子體
    化工裝備
    濃硫酸輸送泵機械密封
    零溶脹+零金屬離子析出
    醫療器械
    蒸汽滅菌罐旋轉接頭
    316L級耐腐蝕性+FDA認證

  4. 輕量化高端裝備

    • 新能源汽車電驅系統（比金屬密封減重60%，導熱系數>0.45W/mK）

工程決策指南

選用場景：

  • ? 當工作溫度>200℃且需無油潤滑
  • ? 存在強酸/強氧化劑介質（尤其HF/H?SO?）
  • ? PV值需求>1.5 MPa·m/s的旋轉密封

慎用場景：

  • ? 超低溫液氫密封（PTFE低溫脆性仍存在）
  • ? 成本敏感型通用設備（材料成本為純PTFE 4–6倍）

技術前瞻：
隨著反應擠出工藝成熟，新一代30% PEEK/PTFE復合材料已在核電主泵密封測試中展現驚人潛力——在350℃/25MPa條件下實現零泄漏運行10,000小時，正在改寫特種密封件的性能上限。
