增強熱塑性塑料：玻璃纖維、碳纖維與礦物填料的工程應用

前言

在現代工程材料領域，填充熱塑性塑料因其優異的性能和經濟性而廣受歡迎。通過在基礎塑料中添加不同類型的填料，可以顯著改善材料的機械性能、熱穩定性和尺寸穩定性，同時還能降低材料成本。本文將深入探討三種主要填料（玻璃纖維、碳纖維和礦物填料）對熱塑性塑料性能的影響，以及在實際應用中的設計考量。

填料如何改變熱塑性塑料的性能


填料可以顯著改變熱塑性塑料的多項性能，其中一些關鍵改進包括：


優點

  • 拉伸強度：玻璃纖維或碳纖維可使尼龍等塑料的拉伸強度提高一倍以上

  • 剛性和硬度：填料能大幅提高聚合物的剛度和硬度

  • 耐熱性：降低熱膨脹系數(CTE)，提高熱變形溫度(HDT)

  • 尺寸穩定性：減少成型收縮和翹曲，特別是滑石粉對復雜幾何形狀零件效果顯著

缺點

  • 沖擊韌性降低：填料通常會使基體塑料變脆

  • 表面質量下降：高填料含量會導致表面粗糙和可見流動痕跡

  • 加工設備磨損：玻璃和碳纖維等磨蝕性填料會加速模具磨損

  • 加工難度增加：需要更高的注射壓力和溫度

  • 分散不均風險：填料分布不均勻會導致機械性能不一致

主要填料類型及其特性

1. 玻璃纖維增強塑料

玻璃纖維是最常用的工程熱塑性塑料增強填料，尤其適用于尼龍(PA)、PBT、PEI和PPS等樹脂。玻璃纖維增強塑料具有以下特點：

  • 可使聚丙烯的拉伸強度提高三倍，剛度提高四倍

  • 纖維取向?qū)ψ罱K零件強度有決定性影響

  • 長玻璃纖維技術發展迅速，但加工難度較大

  • 常用硅烷類偶聯劑改善纖維與樹脂的粘接

典型應用：汽車支架、泵殼體、齒輪和工業結構件。


2. 纖維增強塑料

碳纖維填料主要用于需要輕質高強度、高剛度和導電性的高性能應用：

  • 顯著提高彈性模量而不增加密度

  • 具有優異的疲勞抗力和熱機械穩定性

  • 導電性適合EMI屏蔽和靜電消散部件

  • 成本較高，沖擊強度較低，加工時易出現各向異性

典型應用：航空航天、無人機、高端汽車車身面板和電子外殼。

3. 礦物填料塑料

礦物填料如滑石粉、碳酸鈣、云母等廣泛用于PP、PA和PVC等塑料中：

填料類型

主要特性

典型應用

滑石粉

良好的剛性、熱絕緣和抗蠕變性

汽車內飾、家電部件

碳酸鈣

降低成本，減少收縮，提高阻燃性

通用塑料制品

云母

提高尺寸穩定性、化學抗性和絕緣性

電子元件

硅灰石

改善UV抗性和水解穩定性

戶外應用

高嶺土

良好的電性能和熔體流動性

電線絕緣

填充塑料的設計與制造考量

設計使用填充塑料時需要考慮以下關鍵因素：

  • 纖維取向與各向異性：纖維在流動方向排列導致力學性能各向異性

  • 表面質量：高填料含量會導致表面粗糙，可能需要二次加工

  • 熔體粘度增加：使復雜模具填充困難，可能限制薄壁設計

  • 收縮與翹曲控制：填料減少收縮但分布不均仍會導致變形

  • 模具磨損：需使用高質量模具鋼并優化加工參數

  • 脫模力增加：需要更大的脫模斜度確保順利脫模


實際案例

1. 玻璃纖維增強尼龍（PA6+GF30%）在汽車零部件中的應用


案例： 汽車進氣歧管


汽車進氣歧管

特點：

  • 30%玻璃纖維增強尼龍（PA6-GF30）具有高強度、耐高溫和低翹曲性

  • 替代金屬，減輕重量30%以上

  • 用于大眾、寶馬等車型的渦輪增壓發動機


2. 碳纖維增強PEEK在航空航天領域的應用

案例： 飛機艙門鉸鏈


飛機艙門鉸鏈

特點：

  • 碳纖維填充PEEK（CF-PEEK）具有超高強度重量比

  • 耐燃油、耐260°C高溫

  • 用于空客A350等機型，比金屬減重40%


3. 礦物填充聚丙烯（PP+滑石粉）在家電中的應用

案例： 洗衣機內桶

圖片：


海爾洗衣機

特點：

  • 20-40%滑石粉填充PP提高剛性并降低收縮率

  • 耐洗滌劑腐蝕，成本比不銹鋼低50%

  • 用于海爾、LG等品牌的前開門洗衣機


4. 長玻璃纖維聚丙烯（LFT-PP）在物流托盤中的應用


案例： 可折疊物流托盤

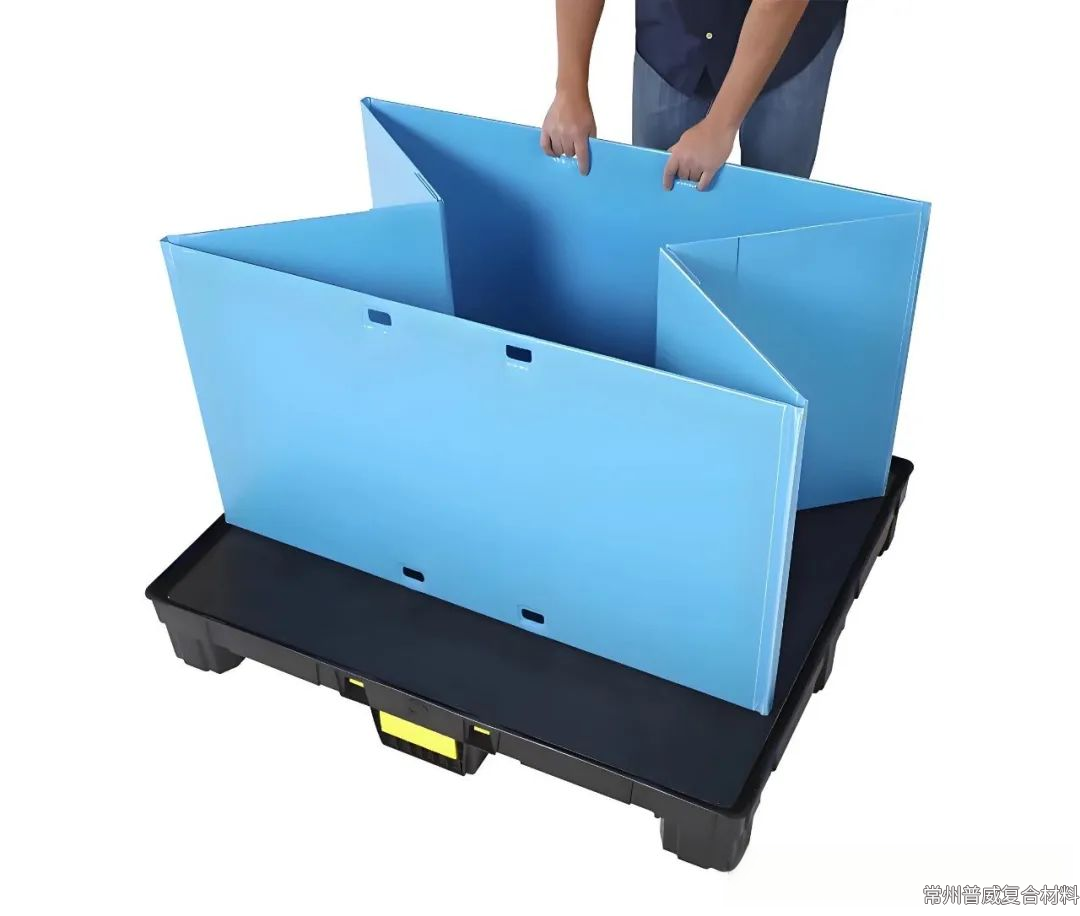

可折疊托盤

特點：

  • 長玻璃纖維（10-40mm）提供各向同性增強

  • 耐-30°C低溫沖擊，使用壽命是普通塑料托盤的3倍

  • 用于亞馬遜、DHL等企業的智能倉儲系統


5. 碳纖維增強尼龍（PA-CF）3D打印無人機部件


案例： 無人機機身框架

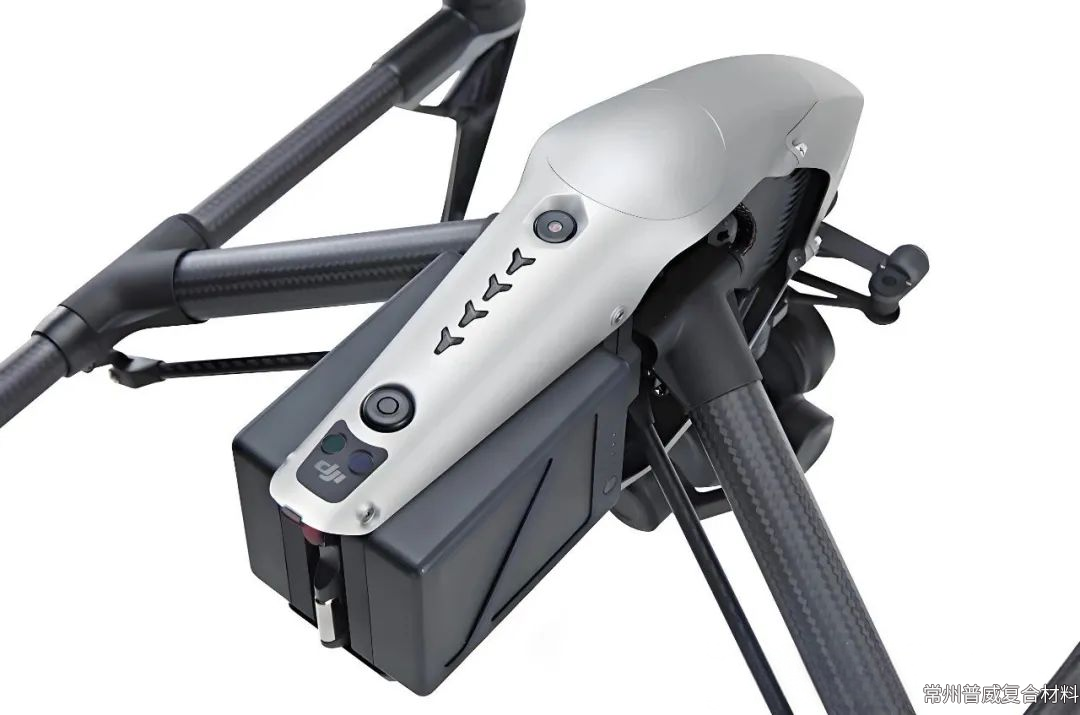

大疆Inspire

特點：

  • 碳纖維填充尼龍（PA-CF）FDM打印

  • 比鋁合金框架輕20%，剛度提高35%

  • 用于大疆Inspire系列專業航拍無人機


6. 云母填充PET在電子連接器中的應用


案例： 5G基站防水連接器

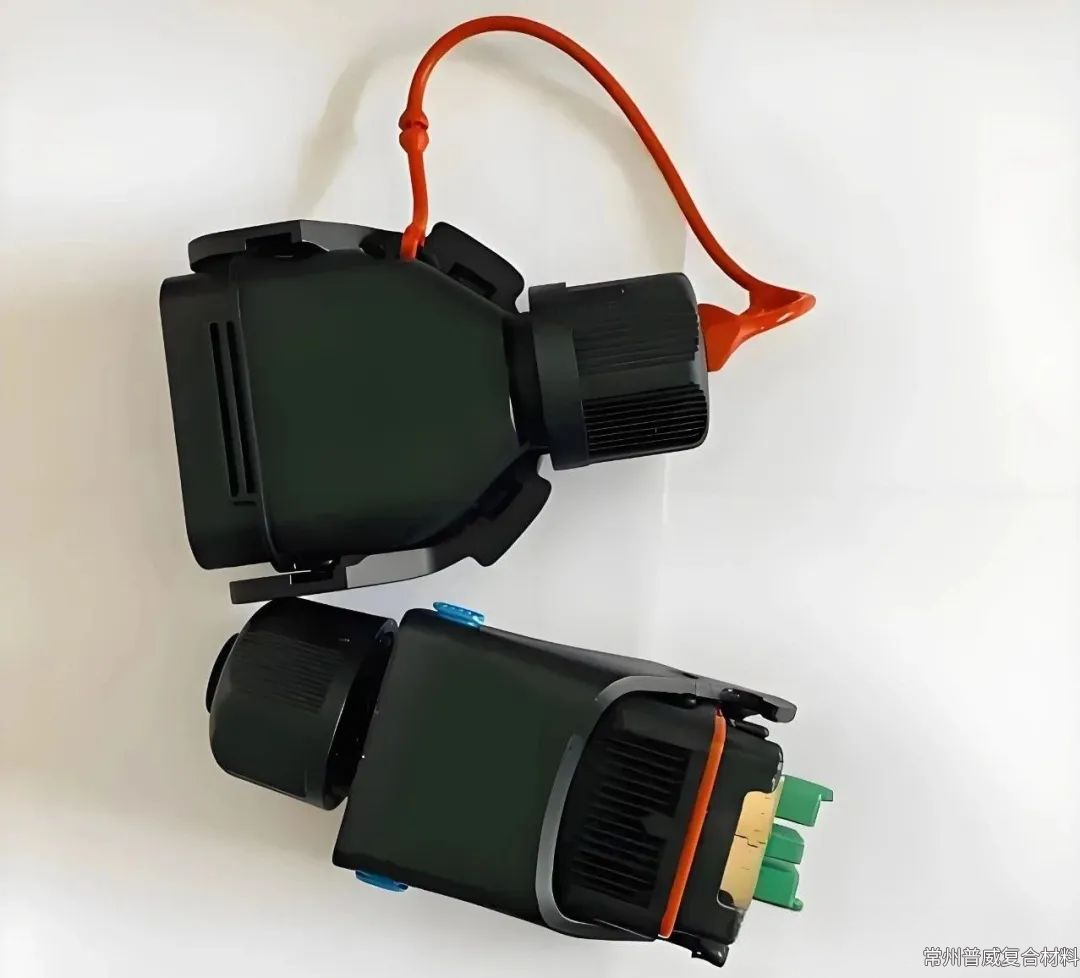

5G連接器

特點：

  • 15%云母填充提高尺寸穩定性和介電性能

  • 通過IP67防水認證

  • 用于華為、愛立信5G設備

結論

總結


玻璃纖維、碳纖維和礦物填料可以顯著提升熱塑性塑料的工程性能，使其適用于更苛刻的應用環境。然而，這些優勢伴隨著沖擊韌性降低、表面質量下降和加工難度增加等挑戰。成功應用需要充分理解材料特性，針對填充塑料的各向異性進行優化設計，并選擇合適的制造工藝。


隨著材料科學和加工技術的進步，填充熱塑性塑料必將在汽車、航空航天、電子和工業應用等領域發揮越來越重要的作用。工程師需要在性能需求、成本考量和加工可行性之間找到最佳平衡點，以充分發揮這些先進工程材料的潛力。
